HHD11-B產品相關內容：
一、概述：
HHD11系列斷相、相序、三相不平衡及過欠壓保護繼電器（以下簡稱保護繼電器）適用于交流50Hz，電壓380V的供電電路中與交流接觸器等于開關電器組成電動機控制電路。當電動機的主電路出現斷相、錯相、電壓不平衡及過欠壓等非正常狀態時，及時斷開開關電器觸頭分?jǐn)嚯妱?dòng)機的三相電源，快速可靠地保護電動機。
保護繼電器采用電壓取樣方式，與電動機的功率大小無關，無需進行任何電流等級的整定和調整。整機具有適用范圍廣、實用簡單方便、性能穩定可靠等優點。
本系列保護繼電器執行Q/ZXL 0027企業標準，符合GB 14048.5有關要求。
二、主要技術參數：
1.工作電源：三相380V 50Hz，允許波動范圍為（85%-110%）Ue。
2.斷相保護：產品電壓取樣信號R、S、T前端，三相電源中任意一相斷相，保護繼電器可靠動作，起到斷相保護作用。
3.相序保護：保護繼電器相序認定后，如果任意調換一相線，電動機將無法啟動，保護繼電器起到相序保護作用。
4.電壓不平衡保護：三相電源中當任意兩相電壓不平衡到50V-75V時，保護繼電器可靠的動作，起到保護作用。
5.HHD11-C過壓保護：445V-465V（不可調），延時3s-5s（不可調）;HHD11-D過壓保護：400V-460V（面板可調），延時1s-10s（面板可調）。
6.HHD11-C欠壓保護：290V-310V（不可調），延時3s-5s(不可調），HHD11-D欠壓保護：300V-360V（面板可調），延時1s-10s（面板可調）。
7.斷相保護動作時間：3s-5s。
8.相序保護動作時間：小于等于0.2s。
9.觸電容量：3A AC220V（阻性）。
10.電壽命：1*100000次。
11.環境溫度：-5°-40°。
12.海拔：不超過2000m。
13.濕度：安裝地點最高溫度為40°時，空氣的相對濕度不超過50%，在較低溫度下可允許有較高哦的相對濕度。例如20°時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
14.安裝方式：裝置式、導軌式。

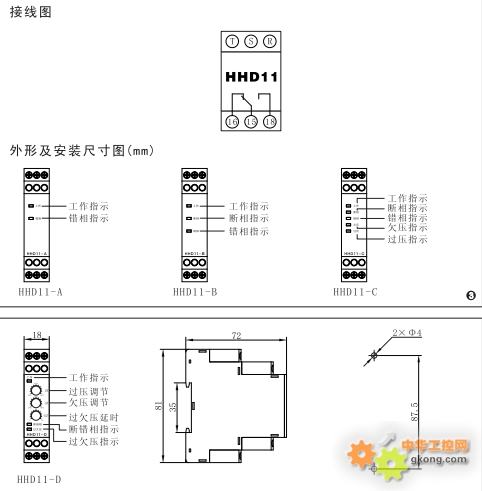

三、HHD11-B相關圖形說明：
四、相關使用說明：
1.接線與注意事項：

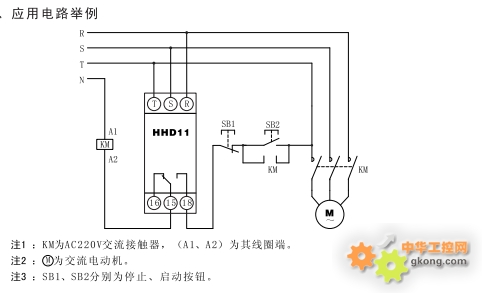

參考下圖中的電路舉例，將保護繼電器接入電源控制回路即可起到保護作用，三相電網至保護繼電器R、S、T三相電壓取樣前端的斷相起保護作用，后端的斷相不保護。
2.相序與斷相保護:
若電動機無法起動，這時須將輸入保護繼電器R、S、T三相電源中的任意兩相調換位置后再重新按起動按鈕，若能正常起動，此時保護繼電器的相序已認定。以后相序如有改變，保護繼電器即能起到保護作用，如果電動機還不能起動，則應檢查三相電路中有無斷相現象。方

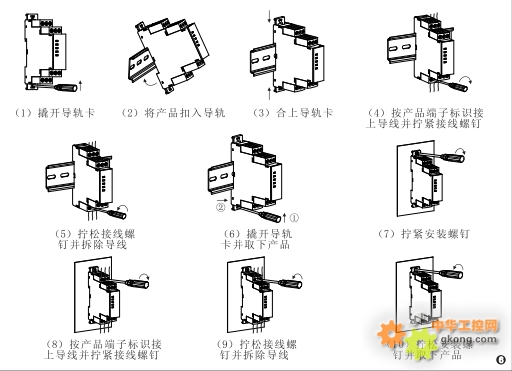

1.導軌式安裝：（1）-（2）-（3）-（4）
2.導軌式拆卸：（5）-（6）
3.裝置式安裝：（1）-（7）-（8）
4.裝置式拆卸：（9）-（10）
注意：在安裝或拆卸前必須將主電路電源切斷
