一.產品主要功能
PK-3D-J/PT-3D-J型閥門控制模塊（電動裝置模塊、電動執行器控制模塊、電動執行機構控制模塊）是以AC380V三相交流電作為電源，接受來自PLC、DCS系統或其它操作器的DC4～20mA信號，控制執行器進行開關動作，構成全電子式電動執行器。PT-3D-J型控制模塊采用先進的混合集成電路，包含完整的保護功能。
一、主要技術特點概述：序識別及保護器是電動裝置整體型上面使用的模塊
1、 可以實現遠程控制制，實現4-24V直流電源控制
2、 可以實現二線控制；
3、 有信號開，開信號關；有信號關，無信號
4、 實現PLC對電動裝置的控制。
二、其特點詳解如下：
1•輸入電壓范圍：AC340V～420V。
2•三相三線制、三相四線制均適用。
3•可自動校正三相電源的相序而正確執行對閥門的開、關操控，用戶可隨意接入電動執行器的三相電源。
4•輸入/輸出信號均經過光電隔離（可承受2000V浪涌電壓）。
5•位置反饋4～20mA信號負載電阻：50Ω～700Ω,
精度：0.5%；三電位器調節技術大大簡化調節過程。
6•正作用/反作用選擇通過模塊上的撥碼開關完成。
7•可檢測三相電源的缺相。當電源缺相時，LED燈點亮報警，自動禁止執行器的一切電動操作，直到電源三相供電正常為止。
8•若輸入信號丟失，執行器將根據用戶事先在模塊上的撥碼使閥門保持原位不動，或動作到閥門全開的位置，或動作到閥門全關的位置。
9•工作溫度范圍：-20℃～+65℃。

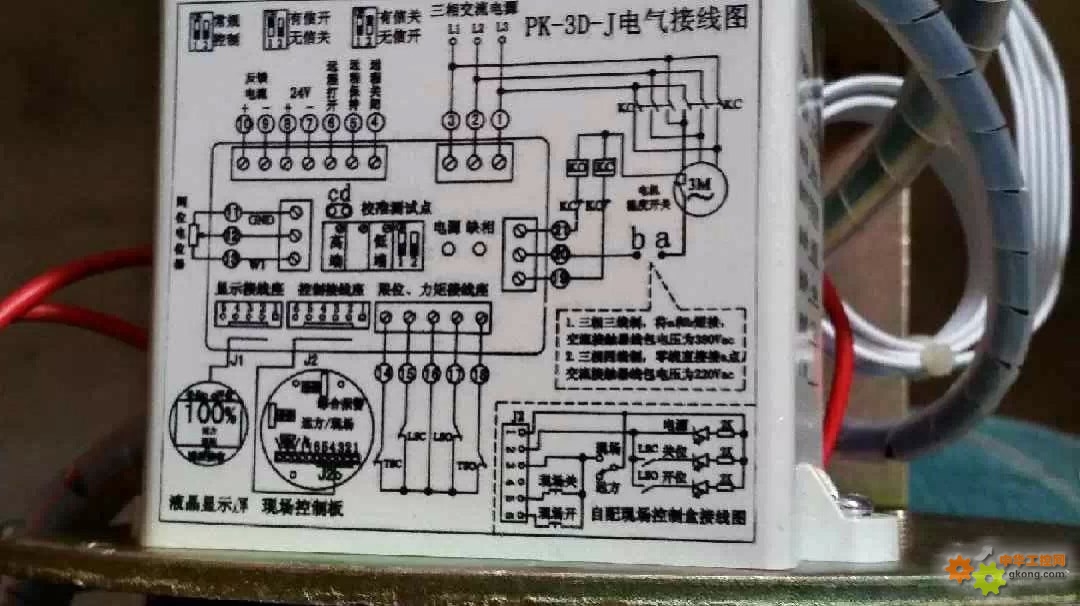

調節型控制模塊PK-3D-J/PT-3D-J
