LS110 split transmission meter
使用說明書 V6
一：概述
LS110的三個獨立測試單元都為可見光，顯示值為可見光透過率值（三路測量的平均值）
透光率是光學性能的一個重要指標，如國家標準規定，汽車的前檔玻璃的透光率不能低于70%。LS110 split transmission meter 的測試原理是采用寬譜的可見光源照射被測透明物質，感應器分別探測光源的入射光強和透過被測透明物質后的光強，透過光強與入射光強的比值即為透光率，用百分?jǐn)?shù)表示。

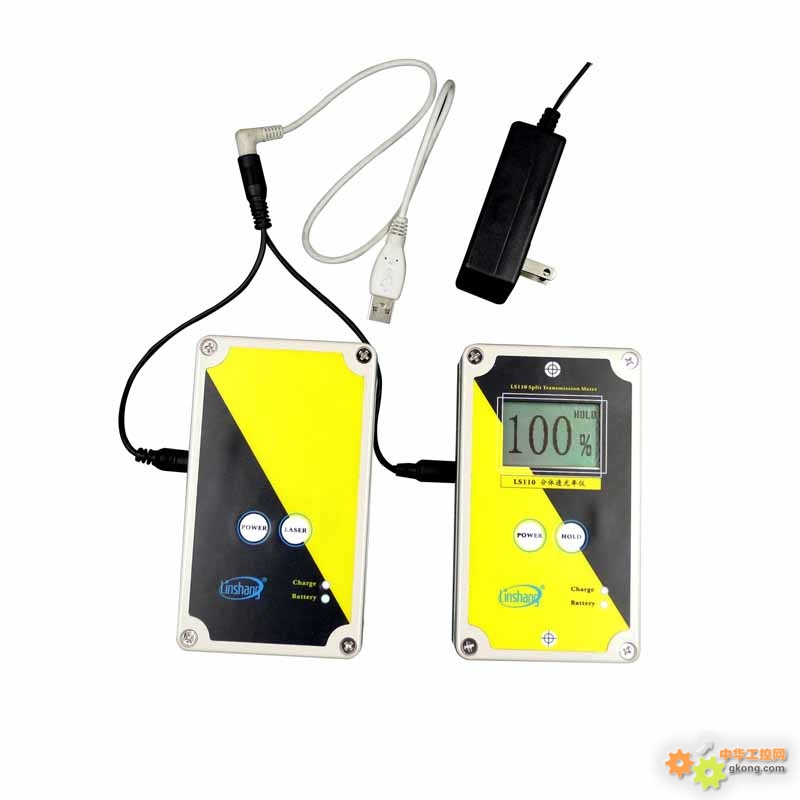

LS110由主機和副機共兩部分組成，主機為測量及顯示功能，副機為光源及對準激光光源。
二： LS110參數
1．外形尺寸：長140mm × 寬82mm × 高92mm；
2．儀器重量：680克；
3．分辨率：0.1%；
4．測量精度：優于±2%（無色均勻透光物質）；
5．可見光： 峰值波長 550nm；
6．供電：內置鋰充電電池。
7．測試樣品尺寸: > 40*40mm
8．“Charge”，為充電指示燈，充電時紅色LED點亮，充電完成，熄滅；
9.“Battery”為開機指示燈，開機時綠色LED點亮，電池快用完時，綠色led燈閃爍，需要及時充電。
三．使用方法和步驟
1：主機和副機吸合在一起，分別按主機和副機的“POWER”鍵開機，并同時使上下兩個激光點分別對準對應的對準點的靶心。
2：等待儀器“SELF-TEST”測試完成，進入測量界面。如不能完成“SELF-TEST”，可能原因為電量不足（請及時充電）或激光點沒有對準靶心。必須要“SELF-TEST”測試完成后，才能使用儀器。
3：將待測樣品放入主機和副機之間，使激光點對準靶心，儀器即顯示樣品的透光率數據。
4：按“HOLD” 鍵，保持顯示數據，液晶上顯示“HOLD”標志，再次按“HOLD”鍵取消保持功能，液晶顯示上顯示“HOLD”標志消失。
5：使用完成，按“POWER”鍵關機。
6：副機“LASER”按鍵用于開/關對準激光。
7：20分鐘內沒有任何操作，自動關機。
四．功能特點
1：主副機模式，方便現場測量，如汽車前檔玻璃的透光率測量，以及建筑大樓玻璃的透光率測試等。
2：采用三路可見光源測量，顯示值為三路測量的平均值，測量結果，抗干擾能力強。
3：內置鋰充電電池，不需要更換電池，只要充電即可，使用方便。
4：激光對準功能，保證測量過程中主副機精確對準，來確保測量準確性。
5：測試數據具有保持功能（HOLD），方便拍照取證。
五．電池充電
本儀器內置鋰充電電池和電池充電器，使用過程中，當綠色LED閃爍時，請及時充電。插上充電器后，“charge”LED紅色指示燈亮，表示正在充電。充電完成，指示燈熄滅。充電可以采用以下方式。
1：采用USB線，直接插入電腦的USB插口，充電即可。插上一分二插頭，可以同時充主機和副機。
2：用配套的5V的開關電源充電，插上一分二插頭，可以同時充主機和副機。
3：也可用智能手機用的移動電源直接充電。
六．注意事項
1：主機和副機中有強磁力的磁鐵便于測量操作，使用中注意避免夾傷手或損壞玻璃樣品。
2：每套儀器（主機和副機）的激光位置和準確度都經過配對和精心調校，必須配對使用，不同套儀器之間不能互換使用。
3：請勿拆機，否則導致無法使用。當電池指示燈閃爍時，請及時充電。
4：可能出現無法開機的狀況，原因是電池電量太低，請充電一段時間后開機。
5：請使用專用配套的充電器為儀器充電。
6：待測樣品的面積尺寸至少要同時覆蓋三個測試光路。
7：為確保測量值準確，避免在強光直射下使用本儀器。
8：避免激光器直射眼睛。
9：儀器使用標準14500鋰充電電池。如果出現充電后，按鍵操作不靈的現象，請用螺絲刀打開儀器，取出儀器內的充電電池，重新安裝上即可。如果充滿電后使用時間過短，請更換充電電池。
