概述：
HVDC240-400(≤400A)系列通信用240V直流供電系統，是由多臺240V/20A整流模塊、交流配電單元、直流配電單元、監控單元及絕緣監測裝置等組成。 整個系統除作為通信設備的電源供應外，還可作為直流電源供其它設備使用。 HVDC240-400(≤400A)系列產品可使用本公司自行開發的智能型系統監控軟件，可監控系統輸入/輸出、整流模塊及電池組的狀況。該軟件是在中文窗口下用畫面選項設計，操作方便，同時可透過RS-232/RS485接口與計算機或調制解調器相連，提供遙信、遙測、遙控功能，還可應用戶的需求提供硬、軟件，實施多局、多系統電源集中監控，以符合無人值守與集中監控的需要。
性能特點：
1.可靠性高
1）充電裝置使用多個高頻開關模塊并聯，N+1熱備分，可平滑擴容，模塊間均流特性好，模塊帶電熱拔插。具有一體化接口，方便模塊更換，提高系統穩定性和可靠性。整流模塊及監控器全部選用進口可靠元器件，產品出廠前經過高溫老化，保證運行的穩定可靠。
2.操作、使用簡單
1） 整流模塊可以帶電熱插拔，交直流輸入輸出及母線開關上下電無順序要求；監控系統集散式設計，底層模塊即插即用（需在監控中設置），帶電熱插拔，方便安裝、檢修、更換。
3.顯示、報警功能完善
1）監控功能完善，高智能化，采用大屏幕液晶漢字顯示，觸摸屏利用觸摸操作，監控自帶聲光告警。采用高性能器件，斷電后運行記錄和歷史故障不丟失。
4.交流輸入保護完善并具有軟啟動
1）模塊單元具有缺相保護功能，保證市電缺相時模塊保護關機，市電恢復模塊自動恢復工作，模塊具有緩啟動電路，有效減小電網沖擊，不會造成模塊損壞。有效保護模塊。減小系統故障。
5.完善的電池管理
1）對蓄電池自動管理及自動維護保養，實時監測單體蓄電池的端電壓，及電池組充、放電電流，檢測記錄放電AH數，自動控制均、浮充以及定期維護性均充。
6.自動電池溫度補償
1）具有電池溫度補償功能，溫度補嘗系數可設定，滿足不同品牌電池的溫補要求，最大程度延長電池壽命。
7.高效率、高功率因數
1）電源滿載效率≥95%；采用有源功率因數校正技術，滿載功率因數> 0.99，交流輸入電流諧波失真低（THD＜5%），對電網無污染。
8.穩壓精度高
1）模塊穩壓精度≤±0.5%，峰值雜音電壓≤1.0V。

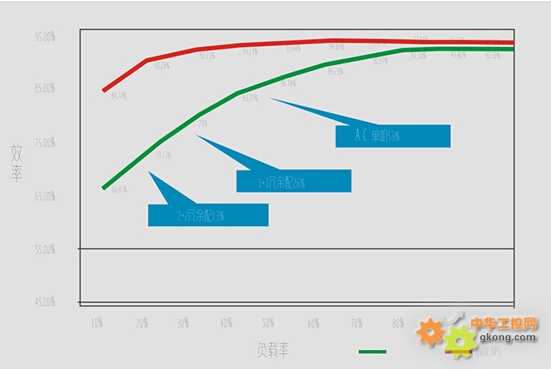

高壓直流電源與UPS電源節能比較：

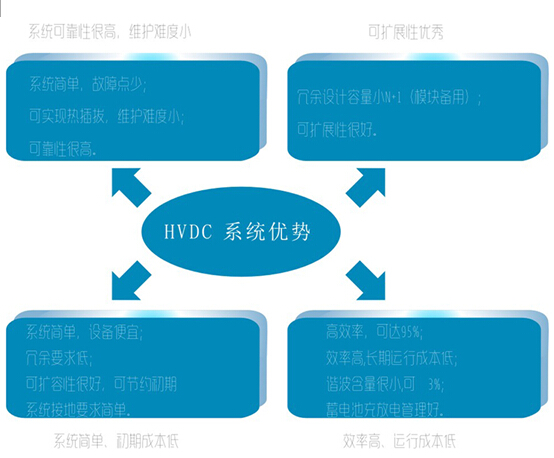

HVDC系統優勢：
高壓直流電源供電方案
由于IDC機房服務器主設備多數采用雙電源輸入，HVDC240高壓直流電源系統解決方案也選用A/B路分開供電方式。若A、B路可來自同一個直流系統，則為單系統雙路供電方案，若A、B路分別來自獨立的系統，則為雙系統雙路供電方案。如下對這兩種供電方案進行詳細介紹。
1）單系統雙路供電方案介紹：

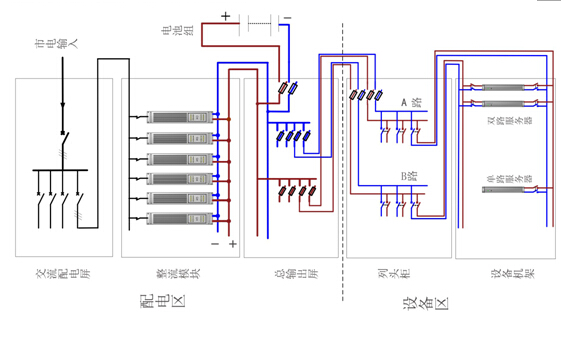

配置一套直流電源系統，直流總輸出屏分為A、B兩路接入后端的列頭柜。列頭柜內部直流匯流排對應的分為完全獨立的兩段，分別接入服務器設備機架，機架內重要的雙電源通信設備分部從列頭柜內的兩段匯流排取電，次等重要的單電源通信設備從其中列頭柜的任何一段匯流排取電。如下圖所示。適用范圍：中小型IDC機房、網管、數據中心等。
2）雙系統雙路供電方案介紹：

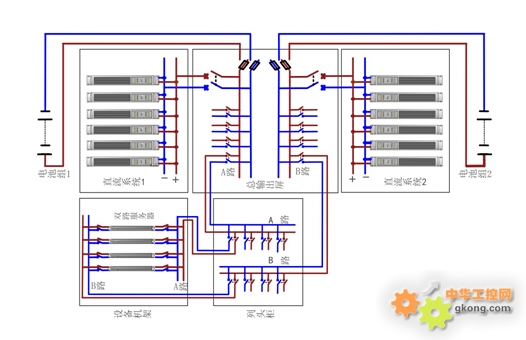

配置兩套獨立的直流電源系統，直流總輸出屏分為A、B兩路接入后端的列頭柜。列頭柜內部直流匯流排對應分為完全獨立的兩段，分別接入服務器設備機架，機架內重要的雙電源通信設備分部從列頭柜內的兩段匯流排取電。如下圖所示。適用范圍：非常重要的大型IDC機房。
