BL2672C數字式電動兆歐表（500V/1000V/2500V/5000V）
◆概述
BL2672C絕緣電阻測試儀主要適用于在各種電氣設備的保養、維修、試驗及檢定中作絕緣測試。
絕緣試驗中，某一個時刻的絕緣電阻值是不能全面反映試品絕緣性能的優劣的，這是由于同樣性能的絕緣材料，體積大時呈現的絕緣電阻小，體積小時呈現的絕緣電阻大；絕緣材料在施加高壓后存在對電荷的吸收比過程和極化過程。 所以，電力系統要求在主變壓器、電纜、電機等多場合的絕緣測試中應測量吸收比(R60s和R15s的比值)，和極化指數(R10min和R1min 比值)，并以此判定絕緣狀況的優劣。
吸收比與極化指數
在同一次試驗中,60s時的絕緣電阻值與15s時的絕緣電阻值的比(R60S/R15S)稱為吸收比。
在同一次試驗中,10min時的絕緣電阻值與1min時的絕緣電阻值的比（R10min/R1min）稱為極化指數。

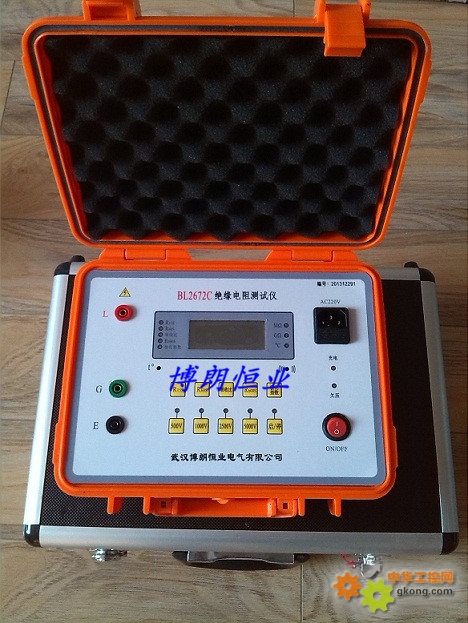

◆儀表外形
◆工作原理：
數字式電動兆歐表是根據絕緣電阻測量的基本要求，采用最新電子電路設計而成的，其基本原理是采用電壓、電流法測量被測物的電阻值：R=V/I。機內的存儲、運算電路使本機可自動測量吸收比（R1min/R15s）和極化指數（R10min/R1min）。
數字式電動兆歐表采用高壓逆變電路將DC供電逆變?yōu)轭~定高壓輸出500V、1000V、2500V、5000V、施加到被測試品兩端，采用了先進電壓、電流采樣電路，將采樣被測試品兩端的電壓和流經被測試品體內的電流量實行除運算，得到數字量結果輸出到高精度A/D器，將A/D轉換結果輸出MCU電路處理。并由LCD數顯示屏直接讀取電阻值，該A/D轉換器在啟動高壓測試后的第15s、1min、10min時自動進行轉換，并將數據存入數據存儲器；存儲器內的數據可自動或手動調出讀取, 也能進行R1min/R15s、R10min/R1min運算，并讀出數值。
◆性能特點
● 多檔測試電壓：500V、1000V、2500V、5000V
● 測量絕緣電阻高達1TΩ。
● 絕緣電阻值采用31/2LCD數字顯示。
● 絕緣電阻測量自動轉換量程，讀數方便。
● 測量當前環境溫度。
● 自動計時功能，儀器蜂鳴器每間隔15秒短鳴一次。
● 自動測量計算并存儲R15S、R60S 、R600S、吸收比、極化指數值。
● 輸出短路電流大于5mA，滿足對容性負載快速充電的要求。
● 抗干擾能力強，讀數穩定、可靠。
● 完備的保護功能，保障操作安全。
● 可充電鋰電池供電，當電池電量不足時自動關機。
◆技術指標
1 主要技術指標
|
額定電壓（V）
|
500
|
1000
|
2500
|
5000
|
|
型號
|
BL2672C
|
|
工作電壓（V）
|
額定電壓×（1±10%）
|
|
測量范圍
|
0.001～100GΩ
|
0．001～200GΩ
|
0.001～500GΩ
|
0.001～1000GΩ
|
|
最大誤差:±10%RDG+2d （測量值最大顯示1999）
|
|
輸出短路電流
|
≥1.5mA
|
≥1.5mA
|
≥5mA
|
≥5mA
|
|
吸收比、極化指數
|
測量范圍：0.1～19.99；最大誤差：±2%RDG+1d
|
2 其它
- 整機功耗:≤10W
- 工作溫度與濕度: 0℃～40℃; ≤ 85 % RH
- 耐壓: AC2.5kV 50HZ 1min
- 工作電源: 14.8V（2.2Ah）可充鋰離子電池
- 充電電源: AC220V 50 HZ (±10 %)
- 尺寸:270mm(L)× 210mm(W)× 100mm(D)
- 重量: 約2kg
數字式電動兆歐表博朗恒業廠家直供，性能穩定，操作簡單。
