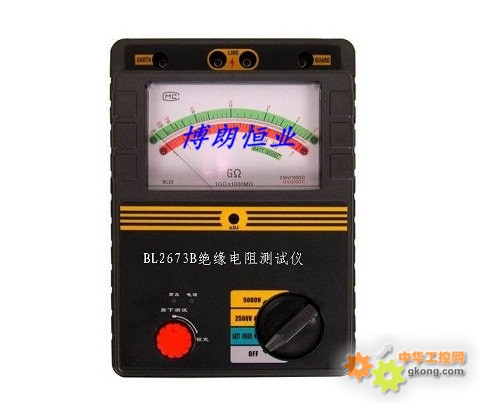

BL2673B絕緣電阻測試儀（5000V指針絕緣表）
◆概述
目前，電氣設備（如變壓器、發電機等）朝著大容量化、高電壓化、結構多樣化及密封化的趨勢發展。這就需要絕緣電阻測試儀本身具有容量大、抗干擾能力強、測量指標多樣化、測量結果準確、測量過程簡單并迅速、便于攜帶等特點。
我公司生產的BL2673系列指針絕緣表采用超薄形張絲表頭、多種電壓等級輸出、容量大、抗干擾強、操作簡單、具有時間提示功能。指針絕緣表是測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
◆儀表外形
◆產品特性
1、儀表的絕緣測試對于BL2673A在500V最高可測20GΩ, 在1000V最高可測40GΩ, 在2500V最高可測100GΩ；對于BL2673B型在2500V最高可測100GΩ, 在5000V最高可測200GΩ；對于BL2673C型在5000V最高可測200GΩ, 在10000V最高可測400GΩ；。
2、額定的輸出電壓保持在對BL2673A型負載電阻可低至4MΩ/8MΩ/20MΩ；對BL2673B型為20MΩ/40MΩ；對BL2673C型為40MΩ/80MΩ，這使得儀表能夠精確測量較低的絕緣阻抗。
3、自動轉換的高低范圍雙刻度指示, 彩色刻度易于讀識, 并且有LED顯示相應色彩。
4、整機采用ABS塑料機殼便攜式設計，具有抗干擾能力強、結構緊湊、外觀精美。
5、儀表采用超薄型張絲表頭，抗震能力強。
6、5000V指針絕緣表是測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
◆ 技術指標
BL2673A: 輸出電壓：DC500V/1000V/2500V 測量范圍：100GΩ
BL2673B: 輸出電壓：DC2500V/5000V 測量范圍：200GΩ
BL2673C: 輸出電壓：DC2500/5000V/10000V 測量范圍：400GΩ
高壓短路電流：1mA
精度：5%
工作電源 8節AA型電池
工作溫度及濕度 -10℃～40℃，最大相對濕度85％
保存溫度及濕度 -20℃～60℃，最大相對濕度90％
絕緣性能 電路與外殼間電壓為1000V DC時，最大2000MΩ
耐壓性能 電路與外殼間電壓為2500V AC時，承受1分鐘
尺 寸 230mm×190mm×90mm (L×W×H)
重 量 2KG
附 件 測試線一套，說明書，合格證，
◆使用方法
一、準備工作
注意：當?shù)谝淮问褂脙x表時，需充電6小時（C型）。否則儀表不能正常工作。充電方法祥見“電池充電”的相關內容。
1、 試驗前應拆除被試設備電源及一切對外連線，并將被試物短接后接地放電1min，電容量較大的應至少放電2min以免觸電和影響測量結果。
- 效驗儀表指針是否在無窮大上，否則需調整機械調零螺絲⑦。
注意：在調整機械調零螺絲時，左右調整量為半圈。
3、 用干燥清潔的柔軟布擦去被試物的表面污垢，必要時先用汽油洗凈套管的表面積垢，以消除表面漏電電流影響測試結果。
4、將高壓測試線一端（紅色）插入②LINE端，另一端接于或使用掛鉤掛在被試設備的高壓導體上，將綠色測試線一端插入③GUARD端，另一端接于被試設備的高壓護環上，以消除表面泄漏電流的影響（詳見“屏蔽端（GUARD）的使用方法”相關內容。將另外一根黑色測試線插入地端 （EARTH）①端，另一頭接于被試設備的外殼或地上。
注意：在接線時，特別注意LINE（紅色）與GUARD（綠色）的接法，不要將其短路。
二、開始測試
1、轉動波段開關接通電源，如電源工作正常指示燈應發綠光否則回發紅或黃色光。
- 對于BL2673B和BL2673C型表轉動到BATT.CHECK檔，按下測試鍵⑩，儀表開始檢測電池容量。
對于BL2673A只要轉動到電壓選擇檔，儀器自動接通檢測電池容量3秒鐘。當指針停在BATT.GOOD區,則電池是好的,否則需充電（C型）或更換電池。
3、轉動波段開關，選擇需要的測試電壓（500V/1000V/2500V/5000V/10000V）。
4、按下或鎖定測試鍵⑩開始測試。這時測試鍵上方高壓輸出指示燈發亮并且儀表內置蜂鳴器每隔1秒鐘響一聲，代表LINE②端有高壓輸出。
警告：測試過程中，嚴禁觸模探棒前端裸露部分以免發生觸電危險。
5、 當綠色LED亮,在外圈讀絕緣電阻值(高范圍);紅色LED亮,則讀內圈刻度。測試完后,松開測試鍵⑩，儀表停止測試，等待幾秒鐘,不要立即把探頭從測試電路移開。這時儀表將自動釋放測試電路中的殘存電荷。
警告：試驗完畢或重復進行試驗時，必須將被試物短接后對地充分放電（儀表也有內置自動放電功能，不過時間較長）
- 需連續進行第二次測量時，可按3-5步驟執行。
注意：如長期不進行測試，需將電池倉中的電池拿出，以免電池液滲漏損壞儀表。
屏蔽端（GUARD）的使用方法
在電力電纜等的絕緣測量或外界電磁場干擾時，為了消除表面漏電和外界電磁場的干擾而影響測量結果的準確度，在實際測量過程中，采用儀表的屏蔽端來消除漏電電流、屏蔽干擾。

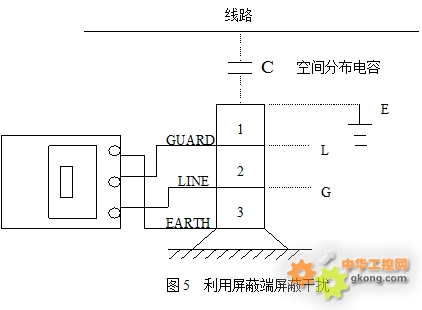

對于兩節及以上的被試品，例如避雷器、耦合電容可采用圖5所示的接線進行測量。圖中將屏蔽端接到被測避雷器上一節法蘭上，這樣，由上方高壓線路等所引起的干擾電流由屏蔽端子屏蔽掉，而不經過測試主回路，從而避免了干擾電流的影響。對最上節避雷器，可將其上法蘭接儀表地端（EARTH）后再接地，使干擾電流直接入地。但后者不能將干擾完全消除掉。
其它方面的應用可參考此接法。
