BLHY-III開關回路電阻測試儀
◆概述
斷路器（以下簡稱開關）導電回路的導電性能的好壞，對保障開關的安全運行具有重要作用。導電性能的優劣可以通過導電回路電阻的大小反映出來。因此IEC標準及制造廠都規定應測量回路電阻，并且對各種形式的開關的回路電阻有明確規定指標。一般過去使用雙臂電橋。由于電橋的電壓，電流都比較小，當開關的動靜觸頭之間有雜質或表面有氧化等，測試的數據分散性就較大。同時電橋的抗干擾性差。因此在GB50150-91和DL/T596-1996中都有規定“用直流壓強法”， “電流不小于100安”。BLHY-III開關回路電阻測試儀是我公司為適應規程要求，廣泛適用于各種電器開關的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。

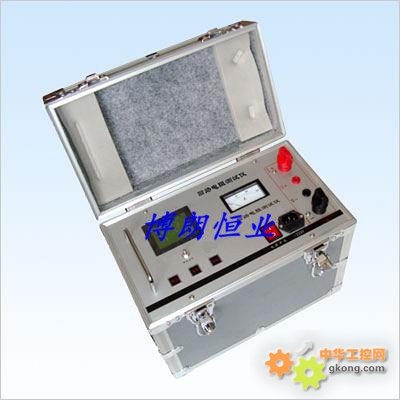

◆儀表外形
◆安全措施
1、操作者應具備一般電器設備或儀器的使用常識。
2、使用本儀器前要認真閱讀使用說明書。
3、對儀器的調整維修必須由專業人員進行，不要自行處理。
4、儀器應避免劇烈震動，避免高溫和陽光直射。
5、本儀器為測量純電阻回路設計，不得測量感性回路。
6、測試中不能拆除測試線。
7、開關回路電阻測試儀接地線必須接好
◆性能特點
- 測試電流大，完全符合有關測試接觸電阻的國家標準要求。
- 輸出電壓高，測量量程寬，可達100mΩ。
- 測試電流來自高精度的100A開關式恒流電源，無需人工調節，測試迅速準確。
- 采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
- 測試速度快，5秒左右顯示數據。
- 長時間連續工作，設有過熱保護電路，儀器可靠穩定。
- 操作簡便，重量輕，適合于野外作業。
◆技術指標
1、測試電流：50A、100A
2、量程： 50A時 0～100 mΩ
100A時 0～ 20 mΩ
3、最小分辨率：0.1μΩ
4、準確度： 0.5%±0.2µΩ
5、輸出電壓：最大DC10V
6、工作方式：連續
7、電源：AC220V±10％ 50Hz±1Hz
8、消耗功率：≤1000W
9、使用溫度：-20℃～40℃
10、相對濕度：≤80%RH，不結露
11、重量:8.5kg
12、體積:360mm×235mm×270mm
◆儀器成套性
|
主機
|
一臺
|
|
回路專用測試電纜(100A)
|
一套
|
|
電源線
|
一條
|
|
操作手冊
|
一本
|
|
合格證/保修卡
|
一張
|
|
保險管
|
兩個
|
