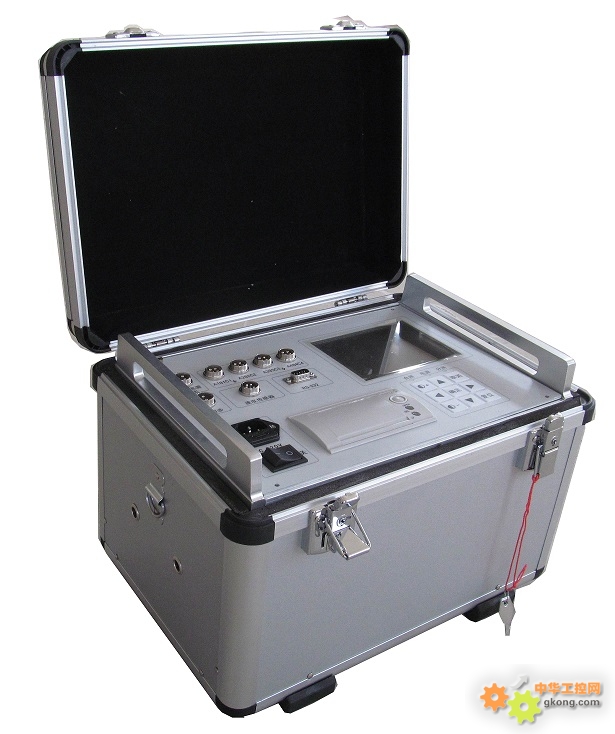

BLGK6高壓開關動特性測試儀（高壓特性測試儀）
◆技術參數
1.使用環境
輸入電源 220V±10% 50Hz±10% 大氣壓力 86～106kpa
溫 度 －10～40℃ 濕 度 ≦80%RH
2.安全性能
絕緣電阻 ＞2MΩ
介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
3.基本參數
●時 間： 量程 4000.0ms + 6000.00ms(預儲能時長) 分辯率0.1ms
誤差 ①100ms以?xún)?nèi) 0.1ms±1個字
②100ms以上 0.1%±1個字
③同期
●合閘電阻： 量程 1600歐 分辨率：1歐
●速 度： 量程 20.00m/s 分辯率0.01m/s
誤差 ①0-2m/s以?xún)?nèi) ±0.1m/s±1個字
②100ms以上 ±0.2m/s±1個字
●行 程：
|
|
量 程
|
分辨率
|
誤 差
|
|
真空斷路器
|
50.0mm
|
0.1mm
|
1％±1個字
|
|
SF6斷路器
|
300.0mm
|
1mm
|
|
少油斷路器
|
600.0mm
|
●電 流： 量程 20.00A 分辯率0.01A
●輸出電源： DC30～250V數字可調/20A（瞬時工作）
●外形尺寸： 360mm(L)×280mm(W)×300mm(H)
●重 量： 9kg
◆性能特點
- 性 能
- 時 間：12個斷口的固有分、合閘時間，同相同期、相間同期。
- 合閘電阻：6斷口合閘電阻的預投時間、預投波形及電阻阻值。
- 重 合 閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
- 彈 跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。
- 速 度：剛分、剛合速度，最大速度，時間－行程特性曲線。
- 行 程：總行程，開距，超行程，過沖行程，反彈幅值。
- 電 流：分、合閘線圈的分、合閘電流值、電流波形圖。
- 動作電壓：機內提供DC30～250V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。
- 特 點
- 高壓特性測試儀工控機控制，超強的抗干擾能力，在500KV變電站試驗，也能輕松試驗，精確測量。
- 萬能通用測速傳感器，直線行程傳感器，旋轉傳感器，安裝極為方便、簡捷。
- 開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
- 高壓特性測試儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
- 主機可存儲1000組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間。
- 可直接使用U盤保存轉移數據。
- 高壓特性測試儀主機大屏幕、寬溫帶、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
- 中文菜單操作,使用方便，內置打印機快速打印所有數據及圖譜。
- 高壓特性測試儀配有與PC機聯機的RS-232接口及《斷路器數據分析管理軟件Windows中文版》，可與PC機聯機操作，試驗結果直接存入硬盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。
- 剛分、剛合速度定義編制了相應的分析軟件，根據需要，任意分析，適用于國內外任何一家開關廠生產的任一型號開關的測速。
