諧波保護器諧波保護器諧波保護器
1、在生產企業中
現代生產企業如卷煙廠，電子廠，集成電路廠等，大都具有自動化程度較高的先進生產流水線，具有精密的電子設備和控制系統，包括DCS.PLC、控制系統、數字化直流傳動裝置等。
對電壓非常敏感的計算機、DCS、PLC等數字邏輯控制設備來說，由于高次諧波產生的浪涌、脈沖、電磁干擾、瞬變等通過禍合感應到微電腦系統，很容易使控制信號發生錯誤而使控制系統產生誤動作，甚至發生死機現象如使卷煙廠的卷包機、葉絲機等工作不穩定，產品質量不合格，以及電子計量產生誤差等而造成直接經濟損失。

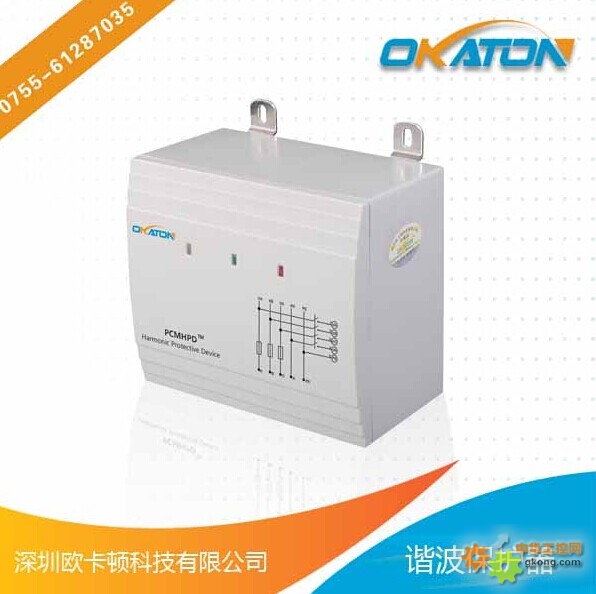

PCMHPD諧波保護器將為精密型生產企業安全高效地使用現代化設備帶來保障，PCMHPD諧波保護器采用了超微晶合金材料與創新科技的特別電路，對用電設備產生的隨機高次諧波和高頻噪聲、脈沖尖峰、電涌等干擾進行有效消除;隨時跟蹤電壓波形，清潔電能，減少高次諧波對電子設備的破壞，提高設備的運行效率，減少設備的維修和維護成本，提高企業的經濟效益。
在醫療行業中
現代化醫療機構為提高醫療服務水平，不斷引入新型、復雜的各種先進醫療設備如磁共振成像(MRI)、全身螺旋CT掃描儀、高頻電刀等而這些先進的醫療設備都具有高檔的計算機部件和大量的高靈敏微電子器件，對供電電源的諧波質量要求很高。
由于高次諧波的存在，操作人員在工作中經常遇到這些先進的醫療儀器和設備出現故障，輕則出現數據差錯、圖像模糊、信息丟失，工作受到干擾。重則硬件突然損壞，軟件遭到?jīng)_擊，儀器設備無法繼續正常工作。特別是檢測人體生物電信號的儀器設備，如心腦電圖機、監護儀、超聲診斷儀等直接接觸人體的儀器設備，由于信號非常的微弱，如果受到干擾，就會在檢測結果如波形、圖形、圖像上疊加一種類似于某些病變的畸變(諧波)造成誤診，同時還會引起微電擊，嚴重時還有生命危險。
PCMHPD諧波保護器將為現代化醫療機構安全高效地使用先進的醫療設備帶來保障、PCMHPD能有效消除、吸收設備中產生的高次諧波，清潔電能，減少對醫療器械的破壞和誤操作，確保醫務人員的正常工作和病人的妥全同時也提高了設備的使用壽命，減少設備的維修和維護成本。
在高級音響系統中
舞臺音響系統中包含許多精密的音響設備，如昂貴的揚聲器系統、功放系統等等。這些設備對舞臺的高保真音效起著決定性的作用。然而它們卻極易受到高次諧波的侵害稍有不慎，就會產生音響失真，導致大量諧波，甚至燒毀設備中的單元，嚴重地影響了設備的使用壽命。
實踐證明在音響系統中采用了PCMHPD諧波保護器后，音效中毛刺感消失，生硬變得柔滑;平面式聲像變得醇厚飽滿;低音變得寬松，增加了彈性;聲場變得寬闊;聲像定位聚焦感也更強了在彩電圖象上，穩定度增加、色彩艷麗、層次細節增強，噪點、噪聲變少、變小。
4 .在智能建筑中
智能建筑中使用了大量的現代化用電設備和裝置如通訊系統、計算機、網絡控制設備、變頻空調、各種數碼辦公設備、燈光調控、消防系統、監控系統等，惡劣的諧波環境對保證系統和設備的妥全正常運行造成了極大的威脅。
電子計算機、微處理器以及其它電子儀器設備普遍存在著絕緣強度低、對諧波環境要求高、過電壓耐受能力差的弱點、高次諧波污染將使得這些高靈敏的電子系統在運行時，經常出現程序運行錯誤、數據錯誤、時間錯誤、死機、無故重新啟動甚至造成用電設備的永久性損壞，給人們的工作和日常生活造成巨大損失。
PCMHPD諧波保護器采用了超微晶合金材料與創新科技的特別電路，能自動消除對用電設備具有破壞性的高次諧波,高頻噪聲、浪涌、尖峰瞬變等，保護IT設備，確保數字通信網絡的正常運行,提高系統的功率因數，防止保護裝置的誤跳閘、保證現代智能建筑中各種不同類型設備和計算機及精密電子裝置正常、可靠、高效地運行。
PCMHPD諧波保護器功能特點： 歐卡頓科技
一、高次諧波的危害：
1.引起串聯及并聯諧振，放大諧波，造成危險的過壓或過電流
2.產生諧波損耗，使用電設備效率降低
3.加速電氣設備絕緣老化，使其容易擊穿，從而縮短使用壽命
4.干擾通訊系統，降低信號的傳輸質量，破壞信號的正確傳遞
5.計算機電子設備、PLC等芯片死機，壽命大幅縮水
6.引起保護裝置誤動作或者拒動作
二、諧波治理的必要性：
1、減少了導體的集膚效應，避免導體的溫度升高
2、降低變壓器的銅損、鐵損，減少了不必要的能耗
3、提高通訊設備工作環境，防止數據網絡阻塞，使通信線路比特錯誤率大大降低，避免網絡癱瘓
4、確保功率因數補償設備的使用壽命
5、防止保護裝置的誤動作
6、能夠保證精密加工設備的加工精度
三、PCMHPD1000諧波保護器功能：
1、采用最先進的制造工藝，超微晶合金材料制造
2、能針對電網中1KHZ～20MHZ的諧波量進行主動吸收治理
3、抑制電網中的高頻噪音、脈沖尖峰、浪涌電流
4、隨時跟蹤電壓電流波形，對發生畸變的波形進行矯正
四、PCMHPD1000諧波保護器應用場合：
大量使用計算機、交換機、通訊器材的場所，如證券交易所、銀行大樓、商業辦公大樓、通訊基站、指揮中心。 存在大型電子調光控制系統、單相整流設備、大型功放設備的場所，例如IMAX影院、歌劇舞臺、體育場館、展覽中心等。 對用電有嚴格潔凈要求且本身屬于用電A級單位場所，例如中大型醫院、政府辦公大樓、公安消防辦公大樓等。 精密加工行業包括納米和微米級加工行業；例如卷煙行業、薄膜業、醫藥精細化工行業等。 其他有對用電有特殊需求的行業
五、PCMHPD1000諧波保護裝置功能：
1、動態實時分析系統諧波并濾除，凈化系統，且響應速度極快
2、可同時濾除多次諧波，也可按照設定針對特定階次諧波
3、能提供電流矯正，無論容性還是感性均能輸出
4、可多臺并機使用，提供不同容量組合
PCMHPD諧波保護器技術參數： 歐卡頓科技
六、諧波保護裝置參數
1、電氣性能
1.1、額定電壓：110~690V ±20%；
1.2、額定頻率：50HZ 60HZ；
1.3、最大脈沖電流值：14000A；
1.4、鉗位電壓值：對于2500V的浪涌電壓，可限制1000V以下；
1.5、抗浪涌電流：對于2500V的浪涌電壓，浪涌電流不超過1200A；
1.6、電路連接方式：三相星行，三相三角行；
1.7、絕緣電阻：>100M?；
1.8、耐壓：HPD導電部分與外殼間承受2000VAC，時間0.1秒，無擊穿和閃絡現象；
1.9、接觸點容量: 120A;
2、濾波性能
2.1、保護頻率：1KHZ-20MHZ；
2.2、泄露電流：1.428mA
3、外部環境
3.1、溫度范圍：~35C-75C；
3.2、存貯溫度：~45C-90C；
3.3、相對溫度：<85%；
3.4、大氣壓力：52-108Kpa；
3.5、工作環境：無爆炸無腐蝕性氣體導電塵埃，無細菌，無震蕩，無沖擊源 海拔3000M以下；
4、電磁兼容性測試
4.1、震蕩波抗擾度：IEC60225-22-4；
4.2、靜電放電抗擾度：IEC60225-22-4；
4.3、射頻電磁輻射抗擾度：IEC60225-22-4；
4.4、電快速瞬變脈沖群抗擾度：IEC60225-22-4；
5、電源
5.1、功耗：小于0.5w；
5.2、發熱：小于25C（外部環境20C）；
6、外部接口
6.1、端子：耐高溫1000C
