HDMI光纖延長器

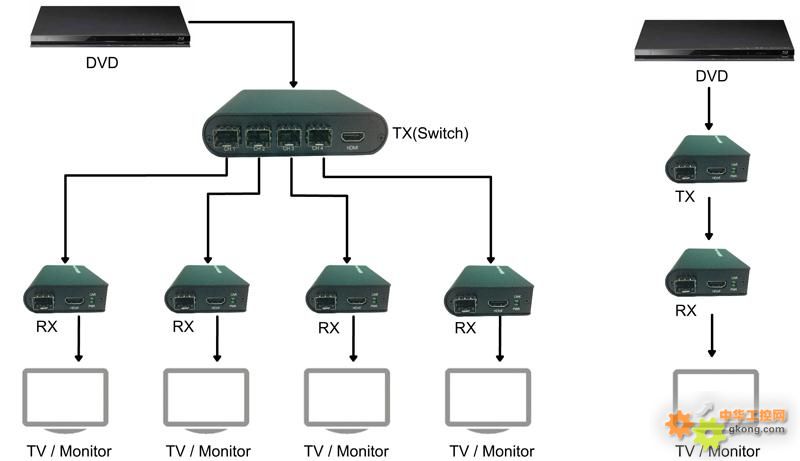

HDMI光纖延長器由一個發射器和一至四個接收器組成，發射器和接收器間用光纖連接（可選石英光纖或塑料光纖）。HDMI光纖延長器內置MJPEG格式影像壓縮/解壓縮引擎，支持最高解析度 1080p。發射器將輸入的HDMI信號轉換成適合以太網傳輸?shù)臄?shù)據流，由光纖界面?zhèn)鬏數竭h端；接收器接收這些數據流，解壓縮后恢復成HDMI信號，在電視機或顯示器上顯示相應影像。傳輸載體為光纖，信號為標準的以太網信號，因此傳輸距離遠，抗干擾能力強，在傳輸過程中不會因環境干擾而影響圖像質量。
性能特點：
● 單通道HDMI信號傳輸
● 支持時鐘頻率 25MHz -165MHz，
最高解析度 1080p
● 支持HDMI 1.2，HDCP 1.1 ，DVI 1.0 等標準
● 影像壓縮/解壓縮格式：MJPEG
(Motion Joint Photographic Experts Group)
● 最大傳輸距離 80 米（塑料光纖 / POF）
或40千米（石英光纖 / SFP），
取決于光纖和收發模塊類型
● 光纖傳輸抗干擾能力強，傳輸距離遠
產品基本參數：
|
支持標準
|
HDMI 1.2， HDCP 1.1 ，DVI 1.0 (單通道)
IEEE 802.3u
|
|
影像壓縮格式
|
MJPEG (TX)
|
|
影像解壓縮格式
|
MJPEG (RX)
|
|
支持時鐘頻率
|
25MHz - 165MHz
|
|
支持影像解析度
|
○1920X1080 @ 30fps
○1600X1200 @ 30fps
○1280X1024 @ 60fps
○1280X720 @ 60fps
|
○1024X768 @ 75fps
○800X600 @ 85fps
○720X480 @ 60fps
○640X480 @ 85fps
|
|
光纖類型
|
塑料光纖
|
2.2mm (默認) 或 1.5mm (可選)
|
|
石英光纖
|
取決于光纖類型
|
|
傳輸距離
|
塑料光纖
|
最大80米 (取決于光纖和收發模塊類型)
|
|
石英光纖
|
取決于光纖和收發模塊類型
|
|
工作溫度范圍
|
0 ～ +40℃
|
|
存儲溫度范圍
|
-20 ～ +85℃
|
|
工作濕度范圍
|
10% ～ 90 % RH (無冷凝)
|
|
存儲濕度范圍
|
5% ～ 90 % RH (無冷凝)
|
|
工作電壓
|
DC 5.0V±5%
|
|
功耗
|
單光口
|
TX ：< 3W；RX: < 3W
|
|
四光口
|
TX ：< 6W
|
|
尺寸 *
(長x寬x高)
|
單光口
|
TX & RX ：105 mm x 67.5 mm x 24mm
|
|
四光口
|
TX ：105 mm x 120 mm x 27mm
|
備注：*尺寸不包括收發模塊突出部分。
產品規格和內容,如有更改,恕不另行通知。
產品選擇：
發射器 / TX ：HDMI 輸入 / 光纖輸出
A： 1-HDMI 輸入 / 4-SFP 輸出
B： 1-HDMI輸入 / 4-POF 輸出
C： 1-HDMI輸入 / 1-SFP 輸出
D： 1-HDMI輸入 / 1-POF 輸出
接收器 / RX ：光纖輸入 / HDMI 輸出
A： 1- SFP輸入/ 1- HDMI 輸出
B： 1- POF輸入/ 1- HDMI 輸出
