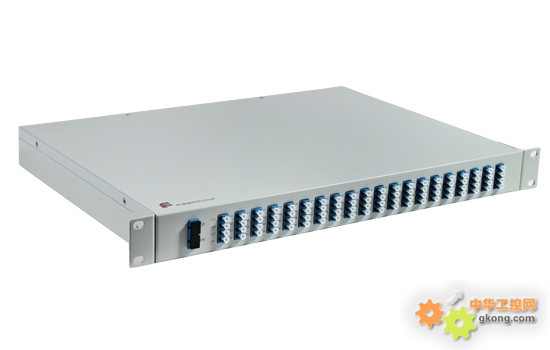

DWDM密集波分復用系統（2U＋1U）
功能特點
- 設備容量大：DWDM密集波分復用設備單通道速率可達10G，總?cè)萘靠蛇_(dá)480G，C+L段可擴容至1600G
- 設備組網靈活:可以組成點到點、點對多點、鏈狀、環狀、等網絡拓?fù)浣Y(jié)構。
- 多種業務靈活透明接入:支持以太網、PDH、SDH、CATV及專網等業務；
- 傳輸速率：支持125Mbps~10Gbps各種速率。
- 傳輸距離：10~120km等多種距離；支持中繼，實現長距離的傳輸。
- 良好的可擴展性: DWDM密集波分復用設備最大可擴展到48波。
- 1＋1光復用段保護： 光路倒換時間≤30ms，保證線路的安全可靠。
- 開放式結構：支持不同廠家設備互連、互通,支持客戶端設備為單、多模、電口可選
- 強大的網管功能：支持基于SNMP的網管，同時支持CLI、WEB、TELNET等網管方式
- 1＋1電源熱備份：設備提供雙電源1+1熱備份功能，支持熱插拔，交、直流可選。
技術參數
|
系統參數
|
技術指標
|
|
單系統最大容量
|
16波、32波、40波、48波
|
|
波長范圍
|
符合ITU-I G.694.1標準
|
|
業務接入類型
|
PDH 、ATM、SDH（STM-1~STM-64）O -192/~OC-3
FE、GE、10GE、FICON/ESCON/FIBER Channel/CATV
|
|
光接口傳輸方式
|
采用3R傳輸方式， 單通道速率支持125Mbps~10Gbps可選
|
|
物理網絡拓?fù)浣Y(jié)構
|
點到點，點到多點，鏈路，環路，單纖雙向
|
|
光纖類型
|
G.652 G.653 G.655
|
|
網管方式
|
CLI 、TELNET、SNMP、WEB
|
|
產品尺寸
|
2U OTU卡
|
25（W）× 88（H）× 116（D） (mm)
|
|
1U無源機箱
|
440（W）× 44（H）× 230（D） （mm）
|
|
2U機箱
|
428（W）× 88（H）× 322（D） (mm)
|
|
環境要求
|
工作溫度
|
-10℃ ~ 60℃
|
|
存儲溫度
|
-40℃ ~ 80℃
|
|
相對濕度
|
5% ~ 95% 無凝結
|
|
電源要求（標值）
|
220 V/AC， 50Hz；-48 V/DC（可選配）
|
|
安全與EMC
|
符合FCC、UL、CE、TUV、CSA標準
|
|
功耗
|
10G滿配≤60W
|
技術服務
(1) 我方根據用戶要求，配合集成商完成本項目的安裝調試工作。我方提供設備內部連線，包括多機框間的連線及由賣方提供的電源線由買方負責連接、布放。
(2) 我方提供系統安裝調試時所需的工程資料，包括施工圖紙、施工方案、技術咨詢、現場技術支持、技術資料等。
(3) 對于每批設備安裝調試期間技術保障服務，我方將視站點數量，派出不少于1人工程師來完成該項工作，并對現場人員進行指導。
服務的費用（包括由工廠至現場的來回旅費、每日費用）會列入商務報價中。
(4)在安裝調試調試技術保障服務期間，設備出現故障，我方將立即處理。
(5)保修期內應提供7×24小時技術服務
(6) 我方對不同的故障等級分別做出響應。
故障等級與響應時間如下：
a) 一級，因設備故障造成業務中斷或整個系統癱瘓，30分鐘內響應。
300公里以內12小時到達現場，24小時內排除故障，恢復系統。
300公里以外24小時到達現場，36小時內排除故障，恢復系統。
b) 二級，因故障嚴重影響系統的運行，1小時內響應，48小時內排除故障， 恢復系統
c) 三級，因故障影響系統的效率，但系統可以運行，8小時內響應，60小時內排除故障
d） 四級，因軟件升級，系統上的某些功能未能實現，但不影響業務，72小時內恢復系統
質量保證
我方提供從終驗完成之后2年保修期，保修期間我方負責保修除消耗品外的所有設備。
本產品自出廠之日起一年內因我方設計、生產、包裝等方面的原因造成的質量問題，本公司負責維修或更換。
