概述
精敏系列電動缸是一種新穎的動力設備，能準確完成直線往復運動，適用于各種物體的推拉、升降、反轉、鎖定、平移、門閥的開關等作業，屬通用機械。電動缸為電動執行機構，可實現遠距離集中控制或自動控制。精敏系列電動缸動力傳動部分采用臺灣AIM缸體，穩定可靠。伺服驅動部分采用性?xún)r(jià)比較高的國產華大伺服電機。電動缸采用閉環伺服控制，控制精度達到0.01mm；很容易與PLC等控制系統連接，實現高精密運動控制。具有噪音低，節能，環保，高剛性，抗沖擊力，超長壽命，操作維護簡單等優點。精敏系列電動缸按伺服電機和電動缸的連接特性可分為直線式電動缸和折返式電動缸兩種。精敏系列電動缸廣泛用于機器手、自動化設備、5D影院、動感娛樂等行業。
二、 結構簡介
1、電動缸以伺服電機為動力源，通過同步帶或連軸器傳動帶動絲桿、螺母付，把電動機的旋轉動變?yōu)橹本�運動。并利用電動機的正反轉來實現往復、進退動作。
2、過載保護裝置：電動缸正常運轉時，缸筒座上的擋桿不產生軸向移動。當推桿承受的工作負荷超過額定負荷的一定數值時，伺服電機立即過載報警，是電機使能失效。伺服電機立即停止轉動，推桿便自動停止，使電動機和機件免于損壞，確保整機使用壽命。

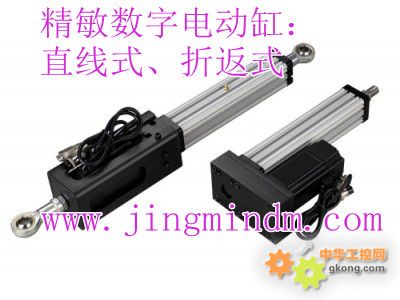

三、 精敏系列電動缸分類和說明
1．直線式電動缸(JMDM-LDDG-220直線式電動缸)簡介：
直線式電動缸的缸體和伺服電機安裝時成一條直線，之間用連軸器直接相聯。優點是傳動效率高，壽命長，缺點是電動缸總長度比較長,所占用的空間比較大。
• 220V交流伺服電機
• 鍛造鋁合金殼體
• 高合金鋼伸縮桿
• 最大推力：200kg
• 行程：200mm
• 工作環境溫度：-25℃-85℃
• 電機功率：1kw
• 最大速度：200mm/s
• 螺桿導程：5MM
• 螺桿直徑：16MM
• 重復定位精度：±0.02MM

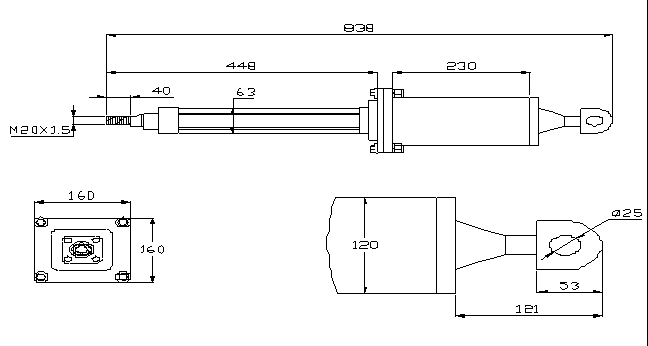

外形尺寸圖：

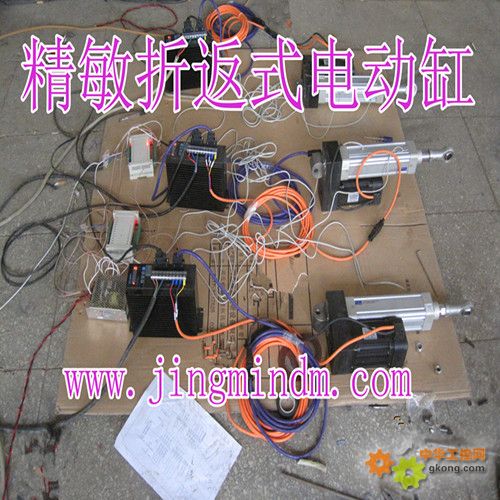

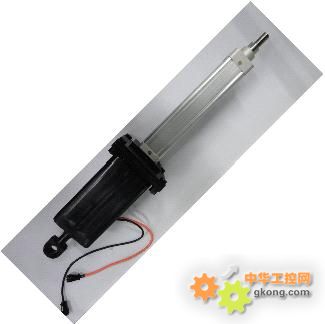

2.折返式電動缸(JMDM-RDDG-220)：
折返式電動缸的缸體和伺服電機安裝時成二條平行的直線，之間用同步輪和同步帶傳動。優點是體積小、電動缸總長度比較短，缺點是電動缸的缸體和伺服電機之間增加了同步帶傳動，相對于直線式電動缸來說，它的壽命較短，需要更多維護。
技術參數：
• 220V交流伺服電機
• 鍛造鋁合金殼體
• 高合金鋼伸縮桿
• 最大推力：200kg
• 行程：200mm
• 工作環境溫度：-25℃-85℃
• 電機功率：1kw
• 最大速度：200mm/s
• 螺桿導程：5MM
• 螺桿直徑：16MM
• 重復定位精度：±0.02MM

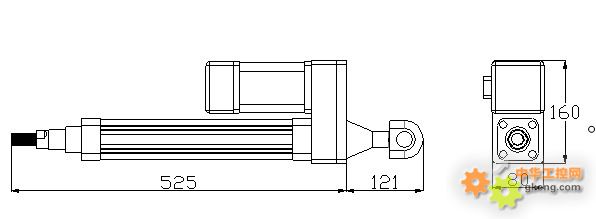

外形尺寸圖：
四、 安裝、調試
1、電動缸在垂直、水平、傾斜位置均可安裝使用。盡可能用耳軸安裝。用底腳安裝時，要注意：不允許有彎曲載荷作用于缸筒及活塞桿上��！
2、校正行程：
電動缸的行程可使用行程開關進行控制和校正：不帶行程開關的，用戶可在與電動缸連接的機械適當部位安裝行程開關。校正行程時安電氣線路圖查對接線正確無誤后，再用手動操作檢查電源是否相反（觀察電動缸推桿的行進方向）。從行程開關動作至推位停止，有一慣性行程，校正行程開關位置時就將慣性行程考慮在內。
五、 操作及控制
控制電路可根據各種不同的用途選擇。產品樣本上的電氣線路圖為基本電路，僅供參考。
（一）運轉前的檢查（即安裝、接線、手動操作完畢后）：
1、熔斷器、熱繼電器等是否已按要求的規格接入。
2、接地是否可靠。
3、行程開關安裝是否可靠。
4、推桿行程是處于實際行程的中間狀態。
（二）開始起動時注意：
1、運轉準備結束后，開始起動時必須校正電動機的轉向，開始以點動運轉，確定按下前進、后退按鈕時與推桿的前進、后退方向是否一致。
2、驗證行程開關是否正常工作。
（三）停電
停電時必須切斷電源開關!
六、 維護、保養
絲桿、螺母付及推桿已預先加好潤滑脂,可直接使用。潤滑脂的補充如下：
絲桿螺母付的加脂可拆下缸筒上的止油栓，使推桿行程前進，用于油槍涂敷在絲桿外周。使用的潤滑脂：絲桿用二硫化鉬潤滑脂。
七、 定制說明
我公司可根據客戶的實際需求定做電動缸，客戶需要向我公司提供絲桿行程、絲桿導程、最大推力、螺桿直徑、外形尺寸等技術參數。
