一、 簡介

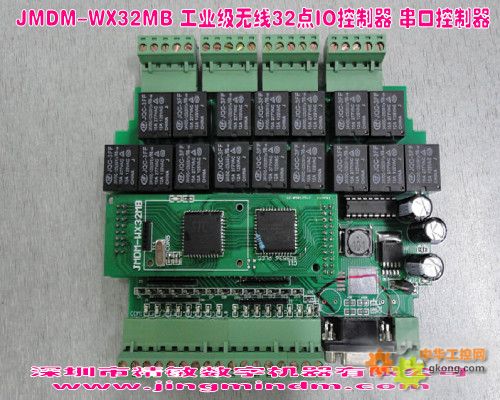

JMDM-32DIOMR是深圳市精敏數字機器有限公司自主研發的一款支持無線控制、獨立控制、電腦串口控制的多功能工業級高可靠IO控制器，可用于32點以內的IO控制、500米范圍內的無線控制：16路光電隔離數字量輸入、16路繼電器輸出。JMDM-32DIOMR控制器由兩部分組成：IO主板、無線收發模塊（可選）。可實現如下功能：
1、支持無線、有線（RS232串口線）控制32個I/O點。
2、可接16個手動按鍵/點動開關或各種光電開關/傳感器，來控制16路繼電器輸出，負載范圍是0~220V的設備、燈光、電磁閥、電熱絲、交流異步電機等機電設備；
3、可根據客戶需求，定制化開發個性化的智能控制程序，用于各種自動化、智能控制、無線遠程控制場合。
4、控制器可支持編址，實現多臺控制器組網通信，構成大型集散型遠程I/O控制系統。
二、 性能參數
1、工作電源：默認直流24V 2A；可根據客戶定做成直流12V 2A；
2、主控芯片：8位高性能單片機+CPLD+433M無線模塊；
3、程序及數據存儲器：32K程序存儲器，用于存放數據，30K數據存儲器也可以用來保存數據，斷電數據不丟失；
4、I/O：
16路光電隔離數字信號輸入：信號電壓默認12V或24V（5V需要購買前說明來進行定制)，可外接各種數字量傳感器、開關、繼電器觸點信號，來采集這些開關量信號，并編程設定其功能，如手動啟動，手動停機，手動正反轉，電機限位等用途。
16路繼電器輸出：每路最大輸出電流10A，工作電流5A�？煽刂仆獠吭O(shè)備的電源、燈泡、電磁閥等器件。
5、無線收發模塊：作為可選配置，由USB接口的433M無線發射模塊和板載無線接收模塊組成，可由上位機控制，可靠傳輸距離為300-500米。
6、系統穩定性：采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，死機自啟動時間在1ms之內；
7、通信接口：1路標準的RS232串行通信接口（抗15KV靜電沖擊），開發通信程序后，可直接與電腦或PLC等主控等外設通信；可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
8、有1個運行指示燈，運行指示燈的閃爍表示本控制器工作正常。工作狀態指示燈：1個LED燈。一般用于顯示控制器的運行狀態；

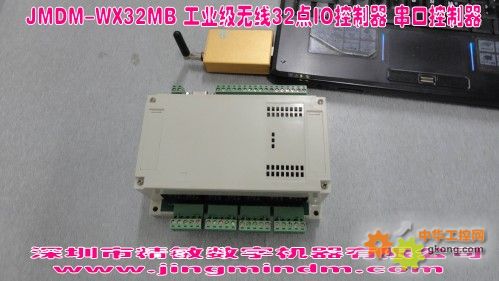

9、外觀：配有工控級別外殼，美觀大方，方便安裝。外殼安裝尺寸：154mm×126mm×60mm；可用導軌安裝或用螺釘固定安裝；
三、 使用說明
1、根據說明書所附接線圖連接好控制器和設備之間的接線、電腦和控制器之間的串口通信線；
2、仔細檢查無誤后，連接好控制器的電源；
3、客戶可根據范例程序，自行二次開發單片機程序?qū)崿F(xiàn)獨立控制、無線控制；也可同時開發單片機和上位機軟件程序，通過上位機串口對控制器進行近距離串口控制、或通過無線模塊對控制器進行遠距離無線控制。
4、本公司可有償代客戶編程，需要客戶提供具體的書面控制需求文檔。
四、 用途
1、可直接用于32個I/O點之內的近距離串口控制場合、遠距離有線RS485總線（需加RS485模塊）控制場合、500米之內的無線控制場合，應用于各種生產車間、通信機房、無人值守站點等工業現場，或酒店會所、別墅家居等商業場合的遠程門禁及設備監控、智能家居控制、安防門禁控制。
2、可用于電子儲物柜集中監控、沙盤模型燈光控制、各種設備電源開關、電熱絲、電機啟停、電磁閥控制、及相關數據統計等。
3、可用于各種場合開關量信號的集散型、分布式控制、遠程監控。
五、 購買及發貨信息
1、JMDM-32DIOMR控制器由兩部分組成：IO主板、無線收發模塊（可選）。
發貨清單：
控制器、RS232編程下載線（附送），電子版產品資料（KEIL C編程軟件及教程、STC-ISP下載軟件、說明書和接線圖、單片機獨立控制范例及源碼、范例上位機監控軟件及源碼）。
2、發貨方式：快遞，包裝標準：防靜電防震紙箱。
六、 售后服務
1、保修：自產品售出之日起，硬件正常使用下出現故障，保修一年，保修期后只收取維修成本費用；運費方式：送修。
2、技術支持：提供遠程電話、網絡在線技術支持。
