橋梁健康監測采集軟件是信息管理及分析軟件，主要用于實時監測橋梁參數并進行監測資料分析，具體包括單點或多點數據顯示、瀏覽過程線及圖形繪制等功能界面。該軟件完全按照dataTaker集成、簡約、方便的設計理念進行設計，并對于接入系統的傳感器進行了優化管理。用戶在使用的時候，僅僅只需要點擊軟件界面的可視化按鈕，就能輕松管理一個或者多個RTU，展現給用戶的是操作簡單、功能健全、易于管理、簡潔實用的自動采集監測系統軟件。本系統軟件已成功運行于多個采集管理數據的監測項目上，是一套比較成熟的數據自動采集監測系統軟件。

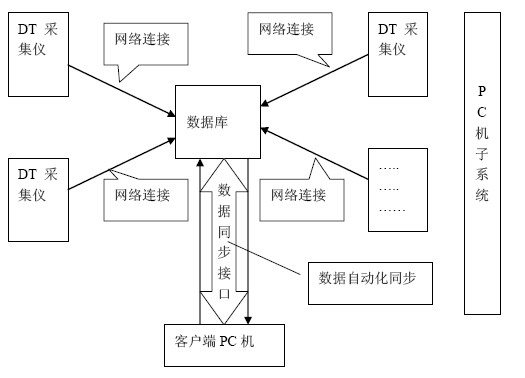

軟件的架構圖如下：
DT橋梁健康監測軟件安裝在具有良好開放性、可擴充性和高可靠性等技術性能指標的中文WINDOWS XP SP3操作系統上，并構建于時下流行的.NET框架結構。數據庫默認采用具有集成Internet、可伸縮性和可用性、擁有企業級數據庫功能的SQL SERVER，也可定制為其他數據庫，如Access或ORACLE。
采集回來的數據，本系統采用平面數據顯示、數據報表顯示、實時或歷史曲線顯示等方式來呈現給軟件操作者，也可通過系統提供的功能，將所需要時間段內數據導出到EXCEL中，供用戶分析和保存數據。
平面數據顯示方式，將所有傳感器返回?cái)?shù)據全部或按傳感器類別顯示在一張或不同張的示意圖或者實景圖上。
客戶可通過自定義報警方式和自定義報警值。一旦產生報警，系統通過顏色的交替、發出系統報警聲或發送短信給相關人員報警，系統將自動記錄報警時間和報警狀態。
在橋梁的主界面示意圖數據顯示窗體上，點擊平面圖上任意一只的傳感器，將進入該類的傳感器數據顯示窗體，在現場拍攝的實景圖上顯示所有該類傳感器的數據和傳感器數據實時曲線圖。
在數據連接正常后，可以在實時曲線窗體上查看當前連接RTU內存內保留的最多十條可編輯的實時數據曲線，曲線擁有自定義坐標軸的顯示范圍、自定義曲線顏色、是否顯示曲線標記、數值、和放大縮小坐標軸等功能。
可針對不同的時間段，顯示實時或歷史報表，并以EXCEL格式存在本地磁盤，此功能也可以在獲得管理員權限后，通過遠程Internet網絡獲取數據，方便遠程工程師查看數據，而不需要跑到服務器端本地獲得數據下載。工程師可以簡單的觀察到在選定時間內所有傳感器的最大最小值。
系統還包括電子表格功能，可以將遠程RTU內選定的某幾只所需要的傳感器的值顯示在表格中，并進行和EXCEL一樣的實時數據計算編譯操作。
提供【操作工級】、【班長級】、【工程師級】、【管理員級】4級管理權限，權限名稱用戶可自定�？梢愿鶕�(jù)客戶的需要，針對不同的權限，更改查看整個系統的不同部分和進行不同的操作。
