開關量輸入隔離式安全柵，接收來自危險場所一側的觸點/接近開關輸入，通過安全柵隔離傳輸?shù)桨踩珗?chǎng)所輸出，具備晶體管輸出常開/常閉轉換設置功能。
●工作電源：20V-35VDC
●功耗：約1.5W
●現場傳感器側供電電壓：約8V(開路時)
●信號輸入特性：
現場輸入電流>2.1mA時，表示“ON”
現場輸入電流<1.2mA時，表示“OFF”
開關滯后作用：200us
●晶體管輸出特性：
響應時間：20ms
驅動能力：輸出電流≤20mA （1.2KΩ負載）
最大電流：100mA,短路電流保護
●輸出作用方式：
撥碼開關1.2設置（分別控制通道1.2）
置“ON”側，晶體管輸出“E-C間導通”
置“OFF”側，晶體管輸出“E-C間截止”
●報警功能：（K3置“ON”側，16、17為報警端） 報警功能訂貨需注明
詳見隨機說明書
現場輸入電流>7mA,短路報警（SC）
現場輸入電流<0.1mA,開路報警(LB)
●報警繼電器輸出特性：
響應時間：20ms
驅動能力：250VAC/2A,30VDC/2A
負載類型：電阻性負載
●性能指標
絕緣強度:本安端/非本安端間2500VAC/分鐘
非本安端間1000VAC/1分鐘
工作溫度：-20℃～+60℃
相對濕度：35%～85% RH
貯存溫度：-40℃～+80℃
●結構及外形尺寸
產品結構：35mm導軌卡裝式，ABS外殼材料，插拔式端子
外形尺寸：厚16.5×寬106×高112（mm）
整機重量：150g
產品特點：寬范圍供電，可選擇輸出模式，符合EMC標準
安裝場所：周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質
適用現場及設備：0區、1區、2區，ⅡA、ⅡB、ⅡC危險區，符合DIN19234和NAMUR接近開關、開關等現場設備。
浪涌保護特性（帶-LP的型號）
最高連續工作電壓：30VDC
額定放電電流In：5KA（線對地、線對線）
最大放電電流Imax：10KA（線對地）
依據標準：GB/T18802.21-2004
浪涌保護接線注意事項
1. 帶浪涌保護時，儀表3腳端子必須接地線；
2．采用可拆分接線端子，方便使用；
3．導線采用截面積0.5mm2～2.5 mm2；
4．導線裸露長度約8mm，由M3螺釘鎖緊。
●國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[Exia Ga]（ⅡC）
認證編號：CNEx12.0058
認證參數：端子（7-8,4-5間）
Um = 250VAC/DC Uo = 10.5VDC Io = 14mA
Po = 37mW Lo = 140mH Co = 1.7uF

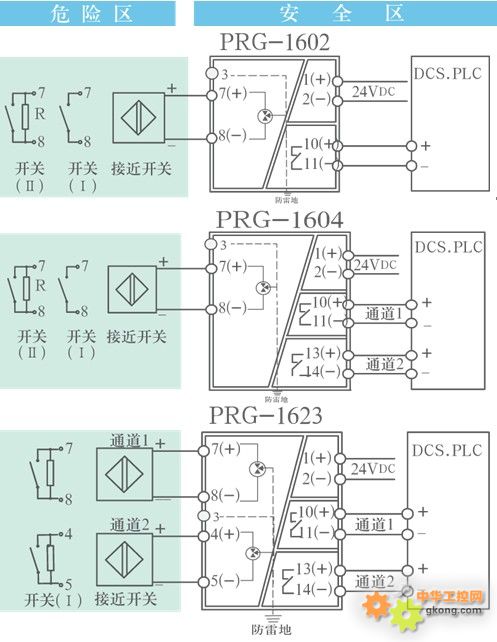

接線圖
