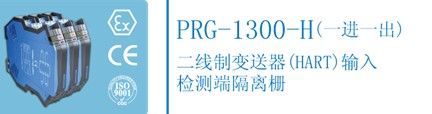

檢測端（HART）隔離式安全柵，從安全區向危險區提供24V隔離直流電源給二線制智能（HART）變送器，變送器產生4mA~20mADC電流信號從危險區隔離傳輸?shù)桨踩珔^(qū)輸出，同時HART數字信號在危險側和安全側之間雙向通信，可以用HART手操器通過安全柵對二線制智能（HART）變送器進行操作。該產品需獨立供電（電源、輸入與輸出間全隔離）
●工作電源：20V-35VDC
●通道數：單通道
●功耗：約2W（24V供電，20mA輸出時）
●配電輸出電源：輸出電流20mA時， 配電電壓大于16V
●輸入信號范圍：4mA~20ADC，HART數字信號
●輸出信號范圍：4mA~20ADC，HART數字信號
●允許輸出負載能力：0~750Ω
●安全側HART通信負載電阻：≥250Ω
●性能指標
絕緣強度:本安端/非本安端間2500VAC/分鐘、非本安端間1000VAC/1分鐘
輸出精度：0.1%F.S
溫度漂移：0.01% F.S/℃
工作溫度：-20℃~+60℃
相對濕度：35%~85%RH
貯存溫度：-40℃~+80℃
●結構及外形尺寸
產品結構：35mm導軌卡裝式，ABS外殼材料，插拔式端子
外形尺寸：厚16.5×寬106×高112（mm）
整機重量：150g
產品特點：接二線制變送器，HART雙向通信隔離傳輸，寬范圍供電，符合EMC標準
安裝場所：周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質
適用現場及設備：0區、1區、2區，ⅡA、ⅡB、ⅡC危險區，適用于二線制變送器，包括：ABB、
Fisher-Rosemount、Honeywell二線制變送器
最高連續工作電壓：30VDC
額定放電電流In：5KA（線對地、線對線）
最大放電電流Imax：10KA（線對地）
依據標準：GB/T18802.21-2004

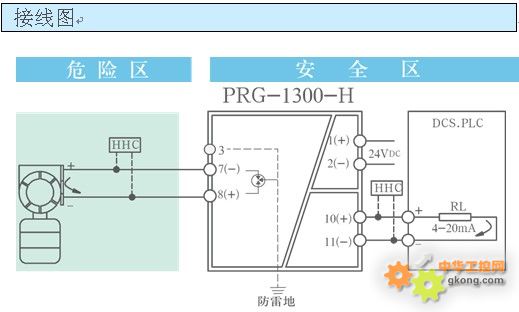

1. 帶浪涌保護時，儀表3腳端子必須接地線；
2．采用可拆分接線端子，方便使用；
3．導線采用截面積0.5mm2～2.5 mm2；
4．導線裸露長度約8mm，由M3螺釘鎖緊。
●國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[Exia Ga]（ⅡC）
認證編號：CNEx12.0059
認證參數：端子（7-8）
Um = 250VAC/DC Uo = 28VDC Io = 93mA Po = 0.65W Lo = 2.4mH Co = 0.05uF
注：1、在危險區和安全區不能同時使用HHC(HART 手操器)
2、在危險區使用的HHC(HART手操器)必須經過防爆認證
