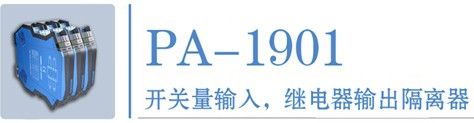

PA-1901開關量隔離器接受現場的開關量信號，經過隔離，變換為用戶指定的開關量信號，輸出DCS或其他二次儀表。信號隔離能有效的抑制各種干擾，防止現場開關設備無動作。
|
輸入規格 |
|
代碼 |
輸入信號 |
|
1 |
無源開關 |
|
2 |
有源開關 |
|
H |
用戶特定參數 |
●電
特點
●電源指示
●外形小巧，厚度僅16.5mm
●DIN導軌安裝，插拔式端子
●寬范圍供電，符合EMC標準
●輸入／輸出／電源／通道間全隔離
PA-1901- □ □ 例：PA-19-01-11
輸出代碼：1.繼電器
輸入代碼：1.無源開關
技術指標
工作電源：20V-35VDC
功耗：約1.0W
現場傳感器側供電電壓：約8V(開路時)
信號輸入特性：
無源開關輸入（干觸點信號）：
短路電流：8mA
開路電壓：8V
有源開關輸入（電流信號）：
現場輸入電流>2.1mA時，表示“ON”
現場輸入電流<1.2mA時，表示“OFF”
開關滯后作用：200us
繼電器輸出特性：
響應時間：20ms
驅動能力：250VAC/2A,30VDC/2A
輸出作用方式：
微型撥動開關1、2設置（分別控制通道1、2）
置“ON”側，繼電器輸出“常閉”
置“OFF”側，繼電器輸出“常開”
繼電器輸出特性：響應時間：20ms
驅動能力：250VAC/2A,30VDC/2A
負載類型：電阻性負載
工作溫度：-20℃～+60℃
相對濕度：35%～85% RH
貯存溫度：-40℃～+80℃
消耗功率：<2W
外殼材料：ABS阻燃
重 量：約150克
外型尺寸：厚16.5×寬106×高112（mm）
