輸入規格 |
|
代碼 |
輸入信號 |
輸入阻抗 |
|
1 |
0-20mV |
可帶10V基準電壓 |
|
2 |
0-75mV |
≥100KΩ |
|
3 |
0-5V |
|
4 |
0-10V |
|
5 |
0-250V |
|
6 |
0-10mA |
≤100Ω |
|
7 |
0-20mA |
|
8 |
4-20mA |
|
9 |
用戶特定參數 |
|
輸出規格 |
|
代碼 |
輸出信號 |
輸出阻抗 |
|
1 |
0-5V |
≥10K |
|
2 |
0-10V |
|
3 |
1-5V |
|
4 |
-10V~+10V |
|
5 |
0-10mA |
≤1K |
|
6 |
0-20mA |
≤500Ω |
|
7 |
4-20mA |
|
8 |
用戶特定參數 |
|
LP |
輸入帶浪涌保護 |
In:5KA Imax:10KA |
特 點
●電源、報警指示
●輸入帶浪涌保護
●輸入輸出量程可編程
●輸入／輸出／電源間三隔離
輸入阻抗：電壓型≥100KΩ，電流型≤100Ω
輸出阻抗：0-500Ω
響應時間：<0.05s（0~90%）（TYP）
波 紋：<10mVrms
傳輸誤差：0.1%的終值
溫度系數：50ppm/K的測量值/100Ω負載
耐壓強度：2500VDC時100MΩ以上，1500VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求（等同IEC61326-1）
工作溫度：-25℃~+85℃
工作濕度：<90%RH（無凝結水）
電 源：24VDC±10%
消耗功率：<1W
外殼材料：ABS阻燃
重 量：約90克
外型尺寸：厚12.5×寬106×高112(mm)
最高連續工作電壓：30VDC
額定放電電流In：5KA（線對地、線對線）
最大放電電流Imax：10KA（線對地）
依據標準：GB/T18802.21-2004

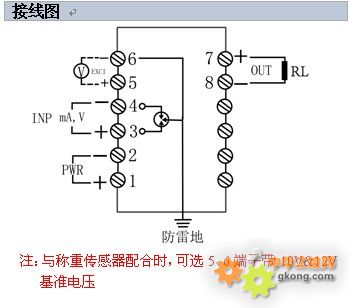

1． 帶浪涌保護時，儀表6腳端子必須接地線；
2．采用可拆分接線端子，方便使用；
3．導線采用截面積0.5mm2～2.5 mm2；
4．導線裸露長度約8mm，由M3螺釘鎖緊。
PA-11□ □-LP 例：PA-1187-LP
輸入帶浪涌保護
輸出代碼：7. 4-20mA
輸入代碼：8. 4-20mA
