USB/RS-232/485/422轉換器
一、用途

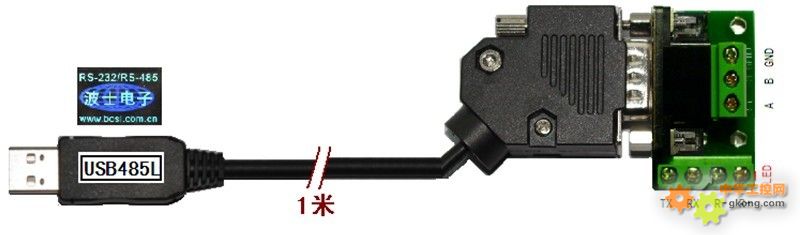

波仕2013新款USB/串口轉換器（型號：USB485L）用于將一個USB口轉換成為RS-232、RS-485（半雙工）或者RS-422口（全雙工）。串口采用專利的工業設計45°插頭接口,接線端子上帶LED燈，工業級-40～+80℃工作溫度范圍。
USB485L是世界上最小的USB與RS-232/485/422轉換器！
二、安裝及卸載
DB-9針端的引腳分配如下(配有接線端子)：
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
RS-232 |
|
RXD |
TXD |
|
GND |
|
|
|
|
|
RS-485 |
A |
|
|
|
GND |
|
|
|
B |
|
RS-422 |
T+ |
|
|
|
GND |
R+ |
|
R- |
T- |
如果取下接線端子，則DB-9針的RS-232引腳分配完全同計算機的RS-232串口。
USB485L內置600W抗雷擊浪涌保護器。串口的最高通信速率為460.8Kbps，最遠傳輸距離可達1200米（RS-485/422，9600bps時）。
USB485L包含有一根1米長的USB固定連接電纜和驅動軟件（一張光盤）。
按照以下步驟安裝USB485轉換器驅動軟件。啟動計算機、確信計算機的USB口工作正常。直接運行對應Windows各版本的SETUP驅動安裝軟件�；蛘撸�
1．將USB485的USB電纜插到計算機的USB口、計算機會自動檢測到USB1485并且顯示“Find New Hardware”，按“Next”繼續。
2．將USB485的配套光盤插入計算機的光驅，按“Search for the best driver for your device”，選中“Specify a location”并且選正確路徑。
3．Windows 將找到 (SER9PL.INF) 并且顯示 USB to Serial Cable。 按“Next” 繼續。
4．Windows又顯示“發現新硬件”，按“Next”繼續。
5．Windows安裝完畢所有驅動軟件后，按“Finish”結束。
用戶可以查看“控制面板”的“系統\設備管理器\端口”，就會發現自動分配給USB485一個新的COM口號碼。記住這個COM口號碼。
三、性能特點
——特有專利的工業設計45°接口外形！
——直接外插USB口，無須外接電源！
——配RS-232/RS-485/RS-422接線端子！
——自動識別串口號，當作新的COM口！
——工業級工作溫度范圍-40～+80℃！
——驅動軟件完全同波仕USB232轉換器。
