RS-232全信號2×2口交換機
一 用途
無源RS-232全信號2×2口交換器（型號SWT2232）用于2路RS-232上位機與2路RS-232下位機之間的交換連接，可以將2路RS-232總線進行組網。SWT2232可以實現2路RS-232同時對2路RS-232的通信，而且?guī)縍S-232信號又無需供電！當然SWT2232也可以作為RS-232一對二的擴展器用于兩個RS-232設備共同接到一個計算機的通信連接，或者作為RS-232二對一的共享器用于兩個計算機共同控制一個RS-232設備的通信連接。
二 安裝及性能
SWT2232有2個DB-9孔的上位機RS-232口和2個DB-9針的下位機RS-232口，并且不分方向，RS-232口也不分地址。SWT2232無需供電。SWT2232支持最高通信速率保證115.2Kbps以上。由于SWT2232特有波仕零延時智能收發轉換技術，所以確保適合所有RS-232通信軟件。波仕獨有的智能抑制技術還保證2個上位機之間不會相互通信，從而避免通信混亂！
在RS-232通信中使用SWT2232的好處是，當每邊的2個RS-232口中有一個RS-232出現故障時，剩下的正常RS-232口仍然可以與另外一邊的RS-232口通信。使用SWT2232組網后，保證某一個節點損壞后不影響其它節點的正常通信，無論是上位機一邊還是下位機一邊！
SWT2232還可以用作RS-232二對一共享器，但是不區分地址，也沒有信號發送次序的判斷，所以在使用時2個上位機不要同時發送。SWT2232的2個DB-9孔R(shí)S-232口功能是完全一樣的；SWT2232的2個DB-9針RS-232口功能是完全一樣的。
SWT2232的各個RS-232口都可以外接波仕的RS-232光電隔離器、RS-232/RS-485轉換器。

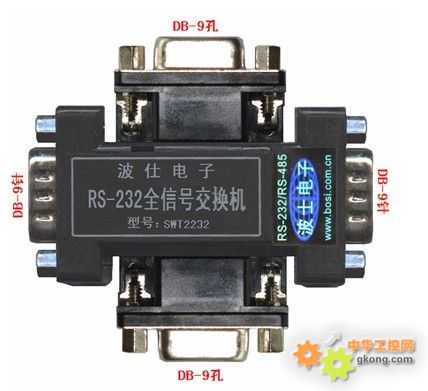

三 外形圖
四 引腳分配
SWT2232的DB-9針RS-232口與計算機的DB-9針RS-232口的引腳分配是完全一樣的，具有RS-232的全部信號。SWT2232的DB-9孔R(shí)S-232口可以直接插計算機的DB-9針RS-232口，所以全部信號都是一一對應的。附：PC機RS-232串行口的DB-9針連接器引腳分配如下：
|
DB-9 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
定義 |
DCD |
RXD |
TXD |
DTR |
GND |
DSR |
RTS |
CTS |
RI |
