TT-5000 感應線纜 |
|
|
|
TraceTek® TT5000 傳感電纜可檢測到電纜上沿線任何位置有液體碳?xì)淙剂铣霈F(xiàn)的情況，但對水則不產生反應。本電纜與TraceTek 報警和定位模塊配套安裝，一旦檢測到有液體，即會啟動報警并準確指明其位置。
分布式傳感
----------------------------------------------------------------------------------------------------------------------------------------
TT5000 傳感電纜所具備的分布式泄漏檢測與定位功能可廣泛適用于各種領域。本電纜具備各種長度規格可供選擇，可滿足各種檢測范圍需要。
設計靈活性
----------------------------------------------------------------------------------------------------------------------------------------
TT5000 傳感電纜可以卷軸裝批量供應、另配接頭套件，或配套工廠原裝接插頭供應。本電纜適合各種雙重密封設備使用，如儲液罐、溝槽和管道等。（參見《TraceTek 雙重密封設計指南》中的特定備選設計）。
工藝先進
----------------------------------------------------------------------------------------------------------------------------------------
TT5000 傳感電纜所采用的Raychem® 輻射交聯技術與導電性聚合物技術使之具有強韌的機械性能與耐化學性能。本電纜纜芯由兩根傳感線、一根報警信號線和一根連續性檢測線構成。纜芯由導電性聚合物護套包封，外層為含氟聚合物編織層。電纜堅固的構造可保證電纜在高度苛刻的環境條件下工作穩定可靠。
|
TTC單通道控制器可以用于許多監控系統。包括繼電器觸點，可用于遠
處監測和設備控制。它尺寸小，可以安在墻內或墻上。“泄漏”繼電可以
現場調節，成為時間延時繼電器。延時時間可以設備，到感應線干燥時自
動復位，或用手動按RESET(復位)鍵來實現�？梢栽诂F(xiàn)場進行敏感度調整。
TTC控制器可接30米長線纜，供電為12-24V AC或15-24V DC。
TTG-4四通道控制器
TTG-4多通道控制器能獨立監控4個單獨的感應線通道。當液體接觸感
應線時，將發出報警聲音，同時指示燈(LED)指示泄漏處的通道。
TTG控制器帶鎖，以防非專業人員打開，報警聲可由面板上的按鈕來消
除，在有大型設備運行產生的噪音的情況下，95分貝的報警仍可清晰聽見
�？刂破骺山咏涣�115V/220V的電源。
TTG-12多通道控制器
TTG-12多通道控制器能獨立監控12個單獨的感應線通道。當液體接觸
感應線時，將發出報警聲音，同時指示燈(LED)指示泄漏處的通道。
TTG控制器帶鎖，以防非專業人員打開，報警聲可由面板上的按鈕來消
除，在有大型設備運行產生的噪音的情況下，95分貝的報警仍可清晰聽見
。控制器可接交流115V/220V的電源。
監控軟件與接口
我們提供TraceTek專用的漏水監測軟件和接口，運行于Windows平臺，
使用普通計算機即可。
實時監控軟件
通過監控軟件，可以實時監測漏水狀態，當有漏水發生時及時告警。
同時還能提供維護、斷裂等報警信息。
根據客戶需要，可以為漏水監控軟件提供現場語音報警、電話報警、
手機短信報警等功能。
OPC網關
OPC是一種工業規范，通過OPC，不同廠家的軟件系統可以互相交換數
據。我們的OPC組件面向系統集成，為集成功能提供設備的開放接口。
常用的BMS軟件，比如西門子INSIGHT、江森METASYS或者霍尼威爾EBI
系統，都可以通過OPC網關來集成漏水監測系統。
Tracktek感應線纜
TraceTek泄漏檢測定位系統的感應線有五種型號(TT1000、TT3000、
TT5000、TT5001、TT7000)，它們分別檢測不同的液體。
TraceTek感應線由４根不同類型的導線組成，其中二根由導電聚合物
加工而成，其單位長度電阻值被精密加工并為定值。
TT1000感應線纜
主要針對于水的檢測，為氟化聚合物結構，抗腐蝕，耐磨性高，最高
工作溫度75℃。標準長度分別為1m、3m、7.5m、15m。
TT3000感應線纜
主要針對于三氯乙烯、甲酸、硫酸、燒堿、鹽酸、王水、水等化學液
體的檢測。標準長度分別為0.3m、1.5m、3m、4.5m、15m、30m。

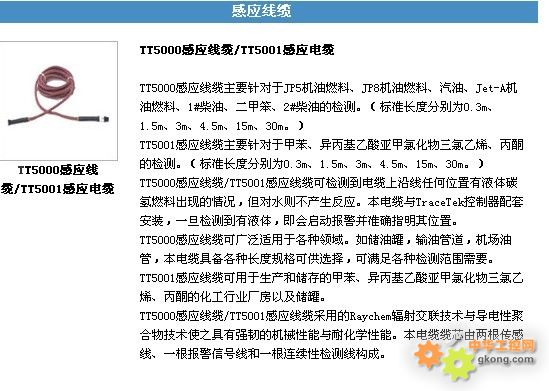

TT5000感應線纜
主要針對于JP5機油燃料、JP8機油燃料、汽油、Jet-A機油燃料、1#柴
油、二甲笨、2#柴油的檢測。標準長度分別為0.3m、1.5m、3m、4.5m、15m
、30m。
TT5001感應線纜
主要針對于甲苯、異丙基乙酸亞甲氯化物、三氯乙烯、丙酮的檢測。
標準長度分別為0.3m、1.5m、3m、4.5m、15m、30m。
TT7001感應線纜
主要針對于強酸檢測，但不能檢測漏水。
TraceTek附件
TT-MLC-PC引出線
TT-MLC-PC引出線長度3.5m，也可根據實際長度訂做一端是塑料接頭另
一端是四芯線。
TT-MBC-PC分支器
對這種分支器，控制器檢測到的只是長度，分支器本身1-2，2-3端分
別相當于5米感應線。
T-WL-4.5m/15FT-PC分界器
由于跳接線對于控制器來說長度為零，將分界器接在跳接線的一端，
使控制器能分辨出到底是跳
接線哪一端發生泄漏，它本身相當于4.5米長的感應線。
TT-MET-PC終止端
TT-MET-PC終止端每一條線路，每一個區域的末端都必須接上它，以完
整回路。
TT-HDC-1/4固定膠貼
TT-HDC-1/4固定膠貼于固定感應線和跳接線。（注意：固定前地面或
墻面要清理干凈。）
TT-TAG標簽
TT-TAG標簽用于標記現場感應線實際長度以便在泄漏發生時快速找到
泄漏點。
TT-MJC-XXX-PC跳接線
TT-MJC-XXX-PC跳接線用于分散的檢測點這間不需要檢測的地方，可以
用跳接線，以降低成本。標準長度為1m、3m、7.5m、15m、30m，需要的長
度截取跳接線可選擇整卷跳接線TT-JC-76M/250FT，此時在跳接線兩端安裝
接頭。
TT-Adaptor-Kit適配器
TT-Adaptor-Kit Adaptor適配器用于跳接線與跳接線之間的連接或跳
接線與感應線之間連接時，出現不匹配的現象。
