一、概述
BH808系列風壓變送器采用鋁合金或不銹鋼外殼,應用隔離技術,傳感器經過精密溫度補償后轉換成標準電流或電壓信號,與工業計算機或集散系統接口,廣泛用于電力、石油、化工、冶金的風道壓力或流量的測量,實現生產過程自動測量的控制。
二線制變送器是風壓測量裝置中最主要的部件。其主要作用是將風壓取樣器采集到的微弱變化風壓電信號,經緩沖,放大和電壓電流變換后輸出(4-20)mA標準的電流信號。變換后的電流信號適宜于遠距離傳輸而中途不會有所哀減或被其他工頻信號干擾,在進入控制室后經過250Ω轉換電阻,即可變換成1-5V直流電壓的聯絡信號,該信號可并聯地輿給各個控制儀表或計算機系統,采用二線制風壓變送器最大的優點是現場變送器和控制室的儀表之間的聯系僅僅使用兩根導線,這兩根導線既是供給變送器工作的電源線,又是信號輸出線,這樣不但節省了大量的金屬導壓管,大大降低了安裝費用,而且安全防泄漏。
二、技術指標
量程范圍:0-0.6~100Kpa
供電電源:24VDC、15VDC、5VDC
補償溫度:-10~70℃
工作溫度:-20~85℃
綜合精度:0.1%、0.2%、0.5%、1.0%
輸出選擇:4-20mA、1~5V、0~5V
測量介質:不導電、無腐蝕或弱腐蝕性氣體
測壓形式:差壓(適用于爐堂管道內負壓)

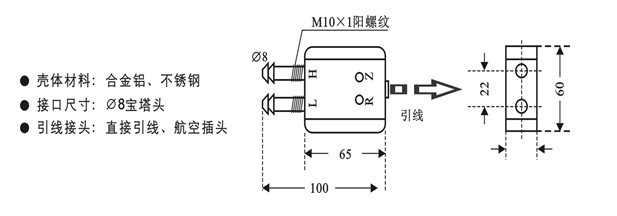

三、結構尺寸
