巴歇爾槽(Parshall flume)的原型是文丘里水槽,后者的實驗是VM.Cone于1915年在美國的科羅拉多洲開始進行的。1922年F.L.Parshall對此進行了根本性的變革,制作了現在通用的巴歇爾槽。以后又多次重復了水力學實驗,制成了尺寸為1英寸到50英寸的各種量水槽。巴歇爾槽名字是1929年美國土木學會命名的。此后,英國、瑞士、意大利、印度、阿根廷等許多國家也提出了各種類型的文丘利水槽的設計方案并進行了實驗,但巴歇爾槽仍是文丘利水槽中最普及的水槽。
巴歇爾槽的特點：幾乎不受管壁粗糙度等條件變化的影響，測量值的長期變化�。话托獱柌鄣乃^損失在非滿管流儀表中屬于較小的，水中即使有固態物質也幾乎不沉淀、接近流速的影響小、對下流側的水位影響比較��；
【巴歇爾槽材質】
常見的巴歇爾槽材質有：玻璃鋼（玻璃纖維不飽和聚酯復合材料）；不銹鋼；PVC；聚丙烯

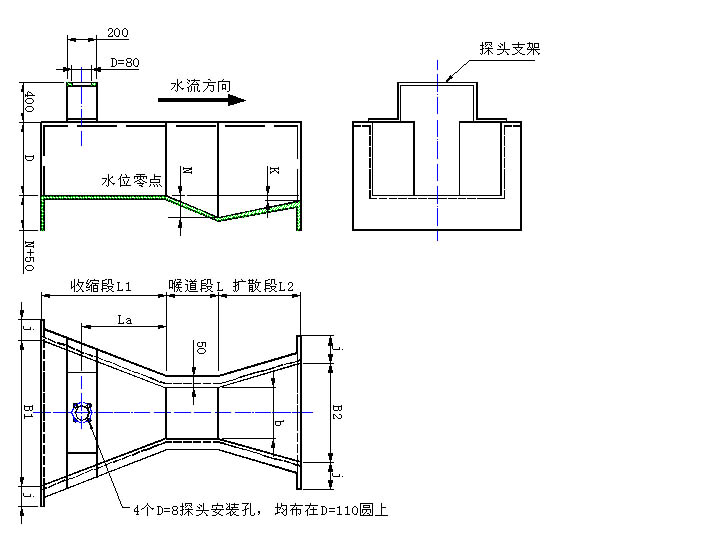

【巴歇爾槽結構】
巴歇爾槽的標識尺寸是喉道寬“b”。首先根據應用需要的最大流量，從“附錄一巴歇爾槽水位-流量公式”中查出合適的巴歇爾槽的喉道寬“b”。再從“附錄二、巴歇爾槽構造尺寸”中查出對應喉道寬等于“b”的巴歇爾槽的其它尺寸。如“L”、“N”、“B1”、“L1”等等。
巴歇爾槽尺寸：（摘自JJG 711-90）
|
類
別 |
序
號 |
喉道段 |
收縮段 |
擴散段 |
墻高
（m） |
|
b(mm) |
L |
N |
B1 |
L1 |
La |
B2 |
L2 |
K |
D |
|
小
型 |
1 |
25 |
0.076 |
0.029 |
0.167 |
0.356 |
0.237 |
0.093 |
0.203 |
0.019 |
0.23 |
|
2 |
51 |
0.114 |
0.043 |
0.214 |
0.406 |
0.271 |
0135 |
0.254 |
0.022 |
0.26 |
|
3 |
76 |
0.152 |
0.057 |
0.259 |
0.457 |
0.305 |
0.178 |
0.305 |
0.025 |
0.46 |
|
4 |
152 |
0.305 |
0.114 |
0.400 |
0.610 |
0.407 |
0.394 |
0.610 |
0.076 |
0.61 |
|
5 |
228 |
0.305 |
0.114 |
0.575 |
0.864 |
0.576 |
0.381 |
0.457 |
0.076 |
0.77 |
|
標
準
型 |
6 |
250 |
0.60 |
0.23 |
0.78 |
1.325 |
0.883 |
0.55 |
0.92 |
0.08 |
0.80 |
|
7 |
300 |
0.60 |
0.23 |
0.84 |
1.350 |
0.902 |
0.60 |
0.92 |
0.08 |
0.95 |
|
8 |
450 |
0.60 |
0.23 |
1.02 |
1.425 |
0.948 |
0.75 |
0.92 |
0.08 |
0.95 |
|
9 |
600 |
0.60 |
0.23 |
1.20 |
1.500 |
1.0 |
0.90 |
0.92 |
0.08 |
0.95 |
|
10 |
750 |
0.60 |
0.23 |
1.38 |
1.575 |
1.053 |
1.05 |
0.92 |
0.08 |
0.95 |
|
11 |
900 |
0.60 |
0.23 |
1.56 |
1.650 |
1.099 |
1.20 |
0.92 |
0.08 |
0.95 |
|
12 |
1000 |
0.60 |
0.23 |
1.68 |
1.705 |
1.139 |
1.30 |
0.92 |
0.08 |
1.0 |
|
13 |
1200 |
0.60 |
0.23 |
1.92 |
1.800 |
1.203 |
1.50 |
0.92 |
0.08 |
1.0 |
|
14 |
1500 |
0.60 |
0.23 |
2.28 |
1.95 |
1.303 |
1.80 |
0.92 |
0.08 |
1.0 |
|
15 |
1800 |
0.60 |
0.23 |
2.64 |
2.10 |
1.399 |
2.10 |
0.92 |
0.08 |
1.0 |
|
16 |
2100 |
0.60 |
0.23 |
3.00 |
2.25 |
1.504 |
2.40 |
0.92 |
0.08 |
1.0 |
|
17 |
2400 |
060 |
0.23 |
3.36 |
2.40 |
1.604 |
2.70 |
0.92 |
0.08 |
1.0 |
【巴歇爾槽安裝注意事項】
第一步：巴歇爾槽放入明渠中，保持槽子水平，巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。 巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
要求：（1）保持巴歇爾槽下游排放暢通。不積水，如不暢通。保持水位差大于或等于30MM。
（2）巴歇爾槽前直段有1-3米的距離緩沖區，緩沖渠應和槽子底部水平，有便于超聲波的測量。
（3)必須保證巴歇爾槽下游有水位差，排放暢通，不會積水。
第二步：在巴歇爾槽左右用混凝土澆灌或用磚累起，保證槽子不變形，大槽子內部要有支撐，保證槽子不凸出。保證水流全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距離過大，用磚壘砌使槽子和磚距離始終保持50-100毫米，然后用水泥砂漿填滿。
要求：巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位，巴歇爾槽的計量部位是槽內喉道段。

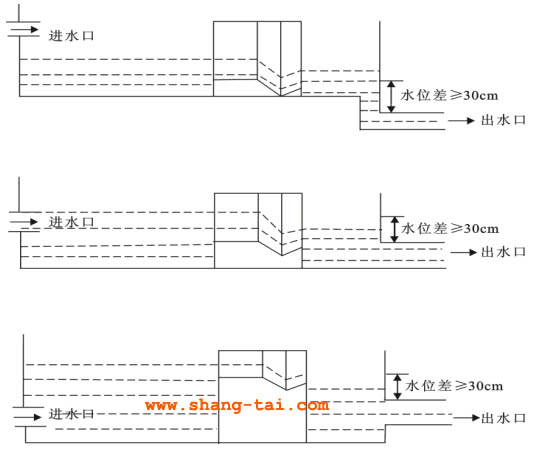

【巴歇爾槽常見安裝方式】
【巴歇爾槽常用流量范圍】
┌───────────────────────┐
│規格(喉道m(xù)m)│流量范圍（T/h）
├───────────────────────┤
│小型1號(b=25)│0.32～20
├───────────────────────┤
│小型2號(b=51)│0.65～50
├───────────────────────┤
│小型3號(b=76)│2.77～115
├───────────────────────┤
│小型4號(b=152)│5.40～400
├───────────────────────┤
│小型5號(b=228│9.00～903
├───────────────────────┤
│標準6號(b=250│10.08～900
├───────────────────────┤
│標準7號(b=300)│12.6～1440
├───────────────────────┤
│標準8號(b=450)│16.2～2268
├───────────────────────┤
│標準9號(b=600)│45.0～3060
├───────────────────────┤
│標準10號(b=750)│90.0～3960
├───────────────────────┤
│標準11號(b=900)│108.0～4500
├───────────────────────┤
│標準12號(b=1000)│108.0～5400
├───────────────────────┤
│標準13號(b=1200)│126.0～7200
├───────────────────────┤
│標準14號(b=150)│162.0～9000
├───────────────────────┤
│標準15號(b=1800)│288.0～10800
└───────────────────────┘
