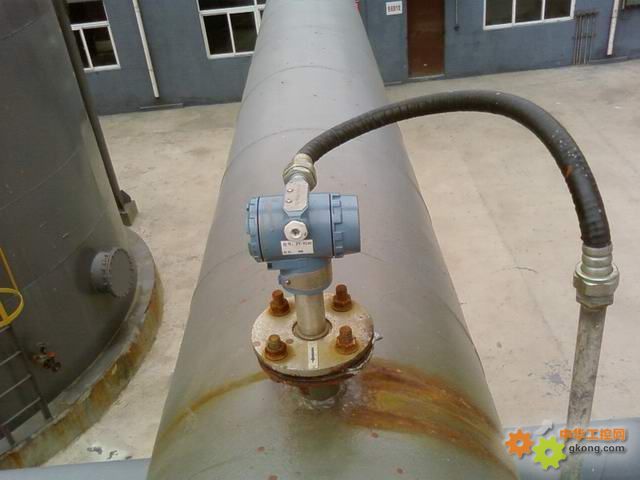

STF系列防堵型煤氣流量計主要運用在焦?fàn)t煤氣，高爐煤氣，發生爐煤氣，混合煤氣等煤氣介質的計量上，此類介質具有含雜質、粉塵、結污、壓力低、流速低等特點。STF系列防堵型煤氣流量計采用新型電容力感應式傳感器，無取壓孔，耐臟污、靈敏度高，安裝簡單免維護，計量準確，解決傳統差壓式取壓孔易堵塞的缺點，可完全替代差壓式流量計。壓損小，適用大型管道、異型管道、低壓、負壓管道，插入式結構，安裝簡單。
【防堵型流量計產品參數】
| 產品名稱 |
防堵型煤氣流量計 |
| 適用介質 |
焦?fàn)t煤氣，高爐煤氣，發生爐煤氣，水煤氣的流量計量 |
| 管徑(DN) |
DN15～DN3000mm至更大 |
| 公稱壓力 |
0.6～4MPa （指連接法蘭公稱壓力，非介質的工作壓力） |
| 工況溫度 |
-20～+300℃（需更高溫度請與工廠聯系） |
| 測量精度 |
±1.5%FS |
| 量程范圍 |
1:10 |
| 殼體材質 |
碳鋼；不銹鋼； |
| 供電方式 |
內置3.6VDC鋰電池（可用兩年）；外供24VDC； |
| 輸出信號 |
4～20mA二線制；脈沖0～1000HZ；RS485 |
| 防護等級 |
IP65；IP67 |
| 防爆標志 |
本安型ExiallCT4；隔爆型ExdllCT4 |
| 表頭顯示 |
液晶顯示；累積流量；瞬時流量；滿量程百分比；工況壓力；工況溫度；故障自檢 |
| 連接方式 |
管道法蘭式(DN15-300mm)；插入式（DN100- N6000mm至更大）。 |
| 安裝要求 |
可水平、垂直安裝；前后直管道應滿足前10D后5D（D公稱通徑） |
| 特殊連接 |
在線拆裝式；（需特殊連接定貨時請說明） |
【流量計特點】
·采用先進力感應式傳感器，無取壓孔，耐臟污不堵塞；
·整臺儀表在設計中無可動部件，安裝簡便免維護
·采用先進的第三代電容式力傳感器，性能可靠，精度、靈敏度高；
·壓力損失小，僅為標準孔板的1/2△P左右
·耐臟污，不堵塞，抗振動、電磁干擾，抗雜質能力特強，可替代差壓式流量計
·可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓
·儀表內設自檢程序，故障現象一目了然
·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定
·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
·具有一體化溫度、壓力補償，直接輸出質量或標方
·具有可選小信號切除、非線性修正、濾波時間可選擇
·能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量
·計量準確，精度可達到0.2%
·重復性好，一般為0.05～0.08%，測量快速
·可根據實際需要更換阻流件（靶片）而改變流量范圍
·低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖
·安裝簡單方便，極易維護
·多種輸出形式，能遠傳各種參數
·抗震動性強，一定范圍內可測脈動流
【流量計安裝注意事項】
不允許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件，如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度，直管段要求前10D,后5D，對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計。
我們鄭重承諾，本公司產品從出廠之日起12個月三包，出現非人為損壞質量問題，本公司負責包修、包換、包退，并提供終身維護服務。
