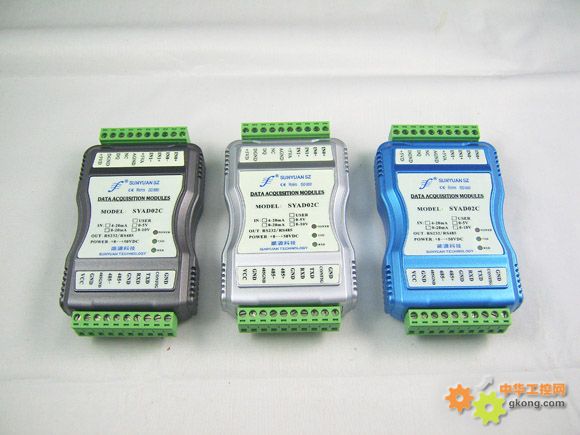

SYAD02/4A功能簡介
SYAD02/4A信號隔離采集模塊，可以用來測量?jī)陕?或四路)可以共地且不會互相干擾的電流或電壓信號。
模擬信號輸入：24位采集精度，產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。
具體電流或電壓輸入量程請看產品選型，測量?jī)陕沸盘?hào)時兩路輸入選型必須相同。
1、通訊協議
通訊接口： 1路標準的RS-485通訊接口和1路標準的RS-232通訊接口。
通訊協議： 支持兩種協議，ASCII字符協議和MODBUS RTU通訊協議。可通過編程設定使用那種通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。
數據格式：10位。1位起始位，8位數據位，1位停止位。
通訊地址：（00H-FFH）和波特率（300、600、1200、2400、4800、9600、19200、38400bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。
2、抗干擾
可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。
產品特點
● 低成本、小體積模塊化設計方便桌面或?qū)к壈惭b使用
● 數據采集隔離轉換成RS485/232支持Modbus RTU通訊協議
● 測量精度優于0.05%，可以程控校準模塊精度
● 信號輸入 / 輸出之間隔離耐壓3000VDC
● 寬電源供電范圍：8 — 50VDC
● 可靠性高，編程方便，易于安裝和布線
● 用戶可編程設置目標模塊地址、波特率等
● 可直接根據現場數據采集顯示結果進行監控
典型應用
● 工業設備運行測量、監視和遠程控制
● 智能樓宇控制、安防工程等自動化系統監控
● RS232/485總線工業自動化系統遠程監測
● 傳感器信號隔離轉換及長線傳輸
● 模擬信號A/D轉換、調整及遠程變送
● 工業現場多路運行數據的獲取與記錄
● 醫療、工控產品開發
● 模擬4-20mA/0-10V等信號采集隔離及變送
通用參數
(typical @ +25℃，Vs為24VDC)
輸入類型： 電流輸入 / 電壓輸入
精 度： 0.05%
輸入失調： ±0.1 uA/℃
溫度漂移： ±15 ppm/℃ (±30 ppm/℃, 最大)
輸入電阻： 50Ω (4-20mA/0-20mA/0-±20mA電流輸入)
100Ω (0-10mA/0-±10mA電流輸入)
1KΩ (0-1mA/0-±1mA電流輸入)
大于1MΩ(電壓輸入)
輸入端保護： 過壓保護，過流保護
帶 寬： -3 dB 10 Hz
轉換速率： 10 Sps
共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）
常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）
通 訊： 協議 RS-485 或 RS-232 ASCII碼字符協議 和 MODBUS RTU通訊協議
波特率（300、600、1200、2400、4800、9600、19200、38400bps）可軟件配置
地址（00H~FFH）可軟件配置
通訊響應時間：100 ms 最大
工作電源： +8 — 50 VDC寬供電范圍，內部有防反接和過壓保護電路
功率消耗： 小于1W
工作溫度： - 45 — +80℃
工作濕度： 10 — 90% (無凝露)
存儲溫度： - 55 — +85℃
存儲濕度： 10 — 95% (無凝露)
隔離耐壓： 輸入 / 輸出 之間： 3KVDC，1分鐘，漏電流 1mA
其中輸出和電源共地。
耐沖擊電壓： 3KVAC， 1.2/50us(峰值)
外形尺寸： 123 x 70 x 30 （mm）
