工業以太網/串口轉換器

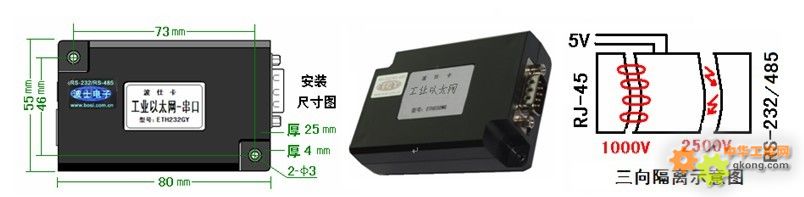

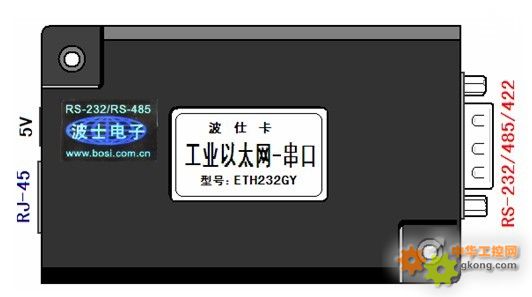

波仕ETH232GY型工業以太網/串口轉換器比以前的產品進行了重要的改進:1.采用了新的帶安裝孔的外殼、2.工作范圍溫度達到工業級—40～+85度、3.內置2500V光電隔離及1000V變壓器隔離、4.支持交叉線/直連線、5.以太網升級到了100M、6.增加了簡化版的虛擬串口軟件，另外設置軟件和測試軟件完全同波仕的ETH232L系列以太網/串口轉換器、方便用戶使用。它具有超小型的外形(80*25*55mm)，將以太網轉換為RS-232/RS-485/422，可以虛擬成為本地串口，支持串口透明傳輸、并且?guī)гO(shè)置軟件。波仕ETH232GY是世界上最小的、也是使用最簡便的工業以太網/串口轉換器。波仕新一代專利產品,謹防假冒!專利號:201120297328,200630307752。
|
ETH232GY |
工業以太網/串口轉換器 |
RS-232/485/422通用、5V供電(5～24V) |
-40～+85℃ |
波仕ETH232GY無線工業以太網/串口轉換器將計算機的以太網信號轉換成RS-232、RS-485或RS-422串口，軟件同波仕ETH232L系列以太網/串口轉換器產品。ETH232GY通過以太網連接到計算機后可以用配置程序或者網頁進行通信設置。ETH232GY實現以太網TCP/IP協議與串口協議之間的透明轉換。
1、硬件安裝
將ETH232GY接上電源（直流5-24V，隨產品配套有5V電源）。RJ-45插座上有其中一個小LED燈，當產品通電后LED會一直亮著。將RJ-45座插入以太網的RJ-45插頭即可。自動適應交叉線和直連線，LINK燈也亮。
波仕ETH232GY產品的RS-232/485/422串口端是一個DB-9針座，具有RS-232、RS-485、RS-422全部引腳。當作為RS-232口時與PC機的DB-9針RS-232口的2、3、5腳分配完全相同。作為RS-422時，T+、T-是指從ETH232GY產品向外發送、R+、R-是指向產品內接收。注意RS-232/485/422通信時建議要接地線（5腳）。RS-485/422信號的參考地線與RS-232的GND是一樣的。
DB-9針端的引腳分配如下(配有接線端子)：
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
RS-232 |
|
RXD |
TXD |
|
GND |
|
|
|
|
|
RS-485 |
A |
|
|
|
GND |
|
|
|
B |
|
RS-422 |
T+ |
|
|
|
GND |
R+ |
|
R- |
T- |
ETH232GY不僅以太網（RJ-45）與串口之間有變壓器隔離（1000V），而且還增加了一道對串口的2500V光電隔離，實現了以太網（RJ-45）、外接電源、串口（RS-232/485/422）三方的隔離。ETH232GY的串口的最高通信速率為115.2Kbps。RS-485口內置有600W抗雷擊浪涌保護器。
3、軟件設置以及使用
請將計算機以太網卡地址改到192.168.0.1（最后一位1～254）,因為ETH232GY默認IP地址為192.168.0.7。ETH232GY采用透明方式傳輸數據，即串口收到的任何數據都被轉發到網絡，用戶可以采用任何通訊協議，不用更改原有程序即可實現網絡通訊。
隨產品贈送的光盤上有配置程序config.exe用于監測或修改產品的IP地址、設置串口速率。如果ETH232GY已經正確連入以太網，那么從config.exe的“設備狀態”窗口可見到設備的IP地址和MAC 地址。根據用戶使用的網絡環境改變網絡參數而加入網絡。這些網絡參數包括IP 地址，網關IP和網絡掩碼。用戶可以直接使用test.exe（帶源程序）進行串口的通信，把產品當作串口來通信，也可以將test.exe的源代碼嵌入用戶的應用程序中。在隨產品贈送的光盤中有如何通過操作ETH232GY的IP地址讀寫來實現串口數據的發送和接收的VC、VB、BC、DELPHI源程序。特別注意config.exe設置中的本地端口地址和遠程端口地址與test.exe中的要一致。
波仕電子特別隨產品贈送一個將產品映射成為本地COM串口的軟件。虛擬串口軟件可以將產品映射為本地計算機的COM1-COM256中的任何一個。當然，如果你的計算機已經設置了比如COM1、COM2口，那就不要再選COM1或COM2口的號了。這樣你就可以把波仕ETH232GY當成一個本計算機的COM串口來使用了！此時普通串口通信軟件一般都可以直接成功使用！
ETH232GY產品支持Windows7/XP/2000/Me/98/95等操作系統。
1 Config.exe (界面如下左圖)和Test.exe (界面如下右圖)軟件設置

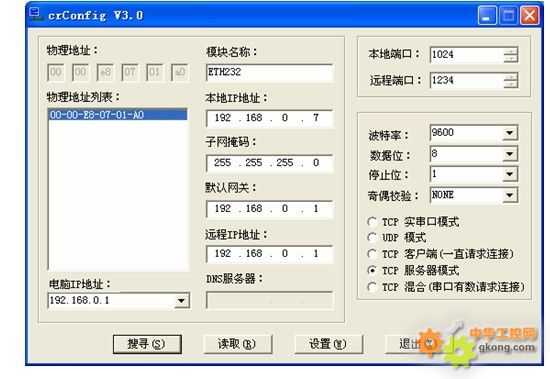

Config.exe用于設置產品的IP地址、本地端口、通信速率等。(界面如下圖)

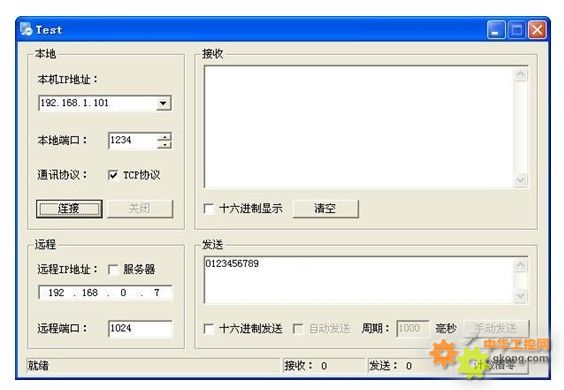

Test.exe用于測試ETH232GY的以太網與串口之間的數據收發。(界面如下圖)
通過Config設置后此時計算機通過以太網向ETH232GY傳送的TCP/IP協議數據將自動轉換為串口的RS-232協議數據，同樣此時向串口傳送的RS-232協議數據將自動轉換為以太網的TCP/IP協議數據。用戶可以用SOCKET編程來實現無線通信，參考Test程序。
也可以在IE等瀏覽器中鍵入以上設置的產品本地IP地址
http://192.168.0.7 ，顯示網頁頁面，密碼8888。這樣可以對ETH232GY產品的參數進行查看和設置，與Config設置效果一樣。
2 虛擬串口軟件設置

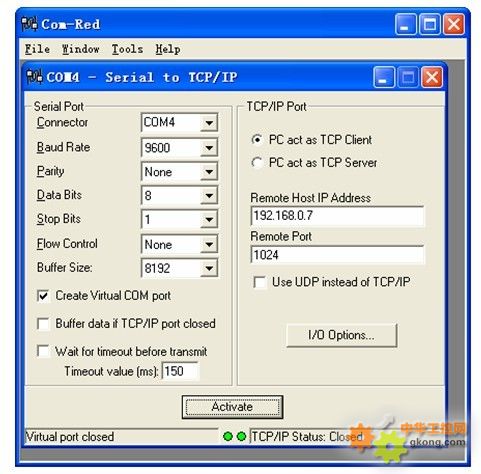

運行光盤的 “虛擬串口軟件”目錄下的Com-Red.exe ，安裝后填寫COM口號、IP地址（比如192.168.0.7）和本地端口號（比如1024），按“Activate”后生效。設置好后不要叉掉程序，而是卷下來。再顯示界面，用右鍵點擊桌面右下角該程序圖標，再點擊open。 Connector中的COM號由用戶選擇，但是不要與計算機已經有的串口COM號重復，如果將Create Virtual COM port打勾，則會在計算機的“設備管理器”中查看到這個COM口。
如果ETH232gy的Config設置為“TCP客戶端（一直請求連接）”，那么“遠程IP地址”必須填寫計算機的以太網卡的IP地址。此時Com-Red界面選“PC act as TCP Server”，IP Address填寫計算機的網卡的IP地址，Port填ETH232GY的遠程端口（比如為1234）。
通過Com-Red.exe設置后的產品可以在計算機上看作一個串口。在Windows下的用“串口調試助手”等各種串口通信程序都可以使用。按“Deactive”可以使得本虛擬串口失效。
