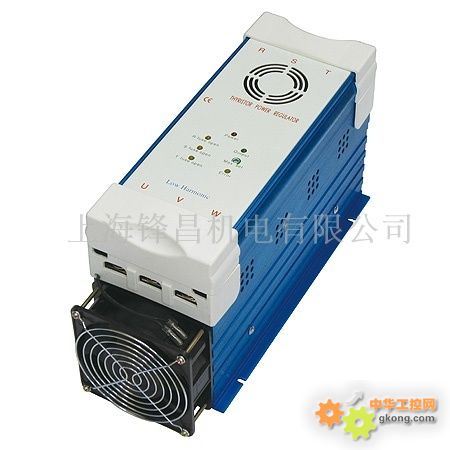

產品名稱 : 臺灣JK積奇低諧波系列SCR電力調整器
產品型號 : JK3PSL-XXXXX, JK2PSL-XXXXX
一、產品說明：
1.采用比例式輸出，諧波低于5%，達到臺電IEEE519的嚴格要求規范。
2.應用于恒溫恒濕加熱系統需低諧波環境。
3.本控制器之保護裝置: (1)來源電欠相。 (2)保險絲斷線檢知。 (3)本控制器散熱片超溫保護。 (4)異常輸出接點，提供遠端監控使用，接點容量240VAC/5A。
4.本控制器具有CE國際安全認證之標準。
5.具有RST各相保險絲斷路指示燈，并提供異常輸出接點，可做系統緊急控制之用。
6.冷卻風扇動作具有溫度控制，當散熱片溫度55度時工作，45度時停止，可提高風扇壽命2-3倍。
7.使用低諧波SCR電力調整器，可以減少使用主動式濾波器或被動式濾波器的安培數，主動式濾波器市價大約1安培5000-8000元不等，使用低諧波SCR電力調整器1安培只要主動式濾波器的1/20價格。
二、功能說明：
低諧波系列SCR電力調整器，可以讓電力品質提高，降低總諧波失真率，讓生產的產品良率增加，降低生產成本。
Q: 何謂諧波?
A: 一波形頻率為基本波形頻率的數倍，而基本波與諧波的合成波稱為失真波，理想上電力系統只供應純基波成份之無污染正弦波形，其電源頻率為60Hz (50Hz)一種，但現代諸多工業或信息設備均為非線性負載，其負載電流波形并非正弦波，畸變的波形中可被分析出許多數倍于基波頻率的成份，這些基頻以外交流周期性波形即稱為諧波。若其頻率為基波的n倍，則稱為n次諧波。
三、規格說明：
1.主電源電壓: AC 220V 380-480V ±10%
2.輔助電壓: AC 220V±15% 50/60Hz
3.額定電流: 25A 35A 50A 60A 80A 100A 125A 160A 180A 200A 225A 250A 300A 350A 400A 600A 750A
4.工作頻率: 47-63Hz
5.輸出方式: 比例式輸出
6.輸入控制訊號: 4-20mA, 0-5V, 1-5V, 0-10V, 2-10V.
7.輸出電壓范圍: 0-100%
8.使用環境: -10度-50度 濕度 90%RH以下
9.絕緣阻抗: 20 MΩ 以上(電源與外殼間)、 20 MΩ 以上(輸入信號與外殼間)
10.耐壓強度: 電源與外殼間 2500VAC/1分鐘、電源與輸入信號 1000VAC/1分鐘
四、型號規格：
1、三相三線系列
JK3PSL-22025, JK3PSL-22035, JK3PSL-22050, JK3PSL-22060, JK3PSL-22080, JK3PSL-22100, JK3PSL-22125, JK3PSL-22160, JK3PSL-22180, JK3PSL-22200, JK3PSL-22225, JK3PSL-22250, JK3PSL-22300, JK3PSL-22350, JK3PSL-22400, JK3PSL-22600, JK3PSL-22750，JK3PSL-48025, JK3PSL-48035, JK3PSL-48050, JK3PSL-48060, JK3PSL-48080, JK3PSL-48100, JK3PSL-48125, JK3PSL-48160, JK3PSL-48180, JK3PSL-48200, JK3PSL-48225, JK3PSL-48250, JK3PSL-48300, JK3PSL-48350, JK3PSL-48400, JK3PSL-48500, JK3PSL-48600, JK3PSL-48750
2、三相二線系列
JK2PSL-22025, JK2PSL-22035, JK2PSL-22050, JK2PSL-22060, JK2PSL-22080, JK2PSL-22100, JK2PSL-22125, JK2PSL-22160, JK2PSL-22180, JK2PSL-22200, JK2PSL-22225, JK2PSL-22250, JK2PSL-22300, JK2PSL-22350, JK2PSL-22400, JK2PSL-22600, JK2PSL-22750，JK2PSL-48025, JK2PSL-48035, JK2PSL-48050, JK2PSL-48060, JK2PSL-48080, JK2PSL-48100, JK2PSL-48125, JK2PSL-48160, JK2PSL-48180, JK2PSL-48200, JK2PSL-48225, JK2PSL-48250, JK2PSL-48300, JK2PSL-48350, JK2PSL-48400, JK2PSL-48500, JK2PSL-48600, JK2PSL-48750
