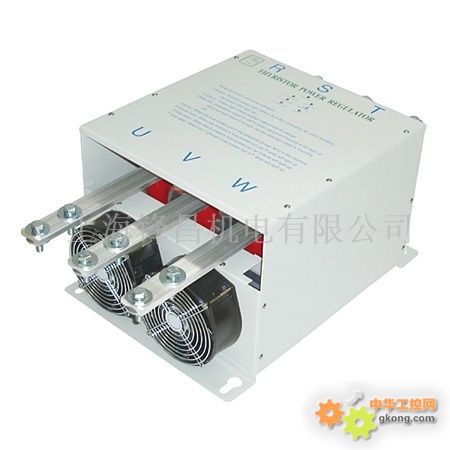

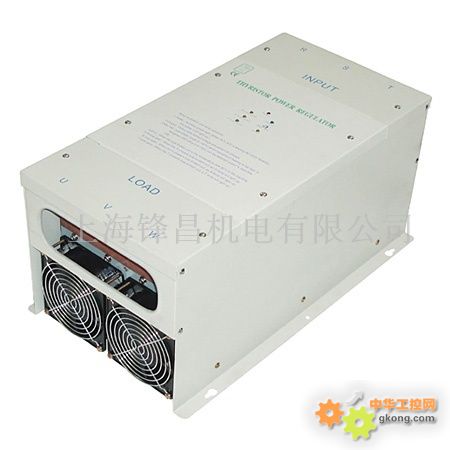

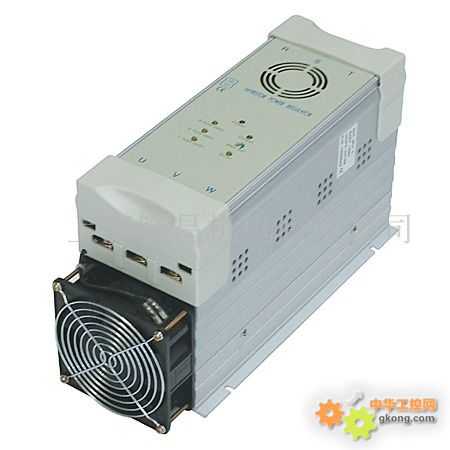

產品名稱：臺灣JK3PSZT3系列電容器專用靜態開關單元 分相補償
產品型號：JK3PSZT3-XXXXX（三相三線）
一、產品說明
1. JK3PSZT3系列靜態開關的晶體模組產品，是為靜態電容器組基礎建造的模組，達到功率因數校正用途。這些電容器組使用晶閘管代替?zhèn)鹘y(tǒng)的接觸器連接每個大組電容器并且他們是理想的設施哪里漏電流受損快速和大的波動（負載變化的間隔可以從瞬間到8秒或10秒）。
2. JK3PSZT3系列的靜態開關單位被設計成連接和斷開電容器以毫秒為單位。
它們可以用來構建在電容器的各種步驟，或為個別的負載補償，必須獲得即時補償由于連接或斷開的缺陷，例如: 在焊接設備，起重機，升降機等
3. 自動電容組靜態系統盤- JK3PSZT3系列電容器組靜態系統，為電網脈動負載校正功率因數目的而設計。電源里的變化相對比較快（毫秒），為了開關操作完美投入或段開，以至于透過晶閘管控制，再連接到一個電壓控制電路板，以便連接和斷開電容器實行零電壓差動作。
預防連接和斷開步驟之間的瞬變電流，獲得負載波動即時的回應。
4. 電容器組靜態系統的功能和優勢，這種補償系統的功能或優勢，如下：
(1)立即回應補償?shù)囊蟆?br />
(2)功率因數校正回應時間，可以是一個單一網絡頻率周期，以此方式實現幾乎瞬間的補償。
(3)消除啟動電容器的銜接所產生的瞬變電流。

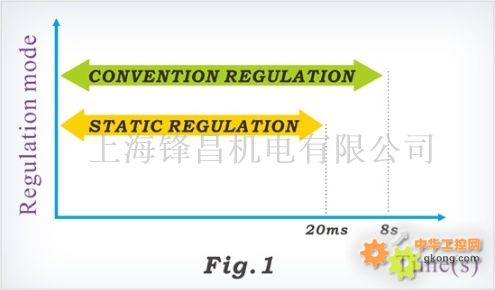

(4)發生在電壓網絡銜接匹配電容器時，當部分或完全加載時，如看到Fig.1。
二、功能說明
1. 具有RST各相保險絲斷路指示燈，并提供異常輸出接點，可做系統緊急控制之用。
2. JK3PSZT系列的靜態開關單位，連接和斷開電容器以毫秒為單位。
三、規格說明
1.主電源電壓: AC 208-240V/ 380-480V/ 500-600V ±10%
2.輔助電壓: AC 220V±15% 50/60Hz
3.額定電流: 35A 50A 60A 80A 100A 125A 160A 180A 225A 250A 300A 350A 400A
4.工作頻率: 47-63Hz
5.輸出方式: 零點輸出
6.輸入控制訊號: 各相DC電壓控制(12-24VDC)
7.輸出電壓范圍: 0-100%
8.使用環境: -10度-50度 濕度 90%RH以下
9.絕緣阻抗: 20 MΩ 以上(電源與外殼間)、20 MΩ 以上(輸入信號與外殼間)
10.耐壓強度: 電源與外殼間 2500VAC/1分鐘、電源與輸入信號 1000VAC/1分鐘
四、型號規格
三相三線式:
JK3PSZT3-22035, JK3PSZT3-22050, JK3PSZT3-22060, JK3PSZT3-22080, JK3PSZT3-22100, JK3PSZT3-22125, JK3PSZT3-22160, JK3PSZT3-22180, JK3PSZT3-22225, JK3PSZT3-22250, JK3PSZT3-22300, JK3PSZT3-22350, JK3PSZT3-22400.
JK3PSZT3-48035, JK3PSZT3-48050, JK3PSZT3-48060, JK3PSZT3-48080, JK3PSZT3-48100, JK3PSZT3-48125, JK3PSZT3-48160, JK3PSZT3-48180, JK3PSZT3-48225, JK3PSZT3-48250, JK3PSZT3-48300, JK3PSZT3-48350, JK3PSZT3-48400.
JK3PSZT3-60035, JK3PSZT3-60050, JK3PSZT3-60060, JK3PSZT3-60080, JK3PSZT3-60100, JK3PSZT3-60125, JK3PSZT3-60160, JK3PSZT3-60180, JK3PSZT3-60225, JK3PSZT3-60250, JK3PSZT3-60300, JK3PSZT3-60350, JK3PSZT3-60400
3相3線
JK3PSZT-22035, JK3PSZT-22050, JK3PSZT-22060, JK3PSZT-22080, JK3PSZT-22100, JK3PSZT-22125, JK3PSZT-22160, JK3PSZZT-22180, JK3PSZT-22225, JK3PSZT-22250, JK3PSZT-22300, JK3PSZT-22350, JK3PSZT-22400.
JK3PSZT-48035, JK3PSZT-48050, JK3PSZT-48060, JK3PSZT-48080, JK3PSZT-48100, JK3PSZT-48125, JK3PSZT-48160, JK3PSZT-48180, JK3PSZT-48225, JK3PSZT-48250, JK3PSZT-48300, JK3PSZT-48350, JK3PSZT-48400.
JK3PSZT-60035, JK3PSZT-60050, JK3PSZT-60060, JK3PSZT-60080, JK3PSZT-60100, JK3PSZT-60125, JK3PSZT-60160, JK3PSZT-60180, JK3PSZT-60225, JK3PSZT-60250, JK3PSZT-60300, JK3PSZT-60350, JK3PSZT-60400
3相2線
JK2PSZT-22035, JK2PSZT-22050, JK2PSZT-22060, JK2PSZT-22080, JK2PSZT-22100, JK2PSZT-22125, JK2PSZT-22160, JK2PSZT-22180, JK2PSZT-22225, JK2PSZT-22250, JK2PSZT-22300, JK2PSZT-22350, JK2PSZT-22400,
JK2PSZT-48035, JK2PSZT-48050, JK2PSZT-48060, JK2PSZT-48080, JK2PSZT-48100, JK2PSZT-48125, JK2PSZT-48160, JK2PSZT-48180, JK2PSZT-48225, JK2PSZT-48250, JK2PSZT-48300, JK2PSZT-48350, JK2PSZT-48400
JK2PSZT-60035, JK2PSZT-60050, JK2PSZT-60060, JK2PSZT-60080, JK2PSZT-60100, JK2PSZT-60125, JK2PSZT-60160, JK2PSZT-60180, JK2PSZT-60225, JK2PSZT-60250, JK2PSZT-60300, JK2PSZT-60350, JK2PSZT-60400
