2012新款！
超高速光隔RS-232/485轉換器
---支持0-500Kbps、三向隔離！
一、用途
波仕超高速光隔RS-232/RS-485轉換器（G485HA）用于實現RS-232與RS-485之間的光電隔離轉換。目前世界上只有波仕電子能夠在DB-9/DB-9轉接盒大小內實現RS-232與RS-485的三向隔離轉換，而且速率高達500Kbps！
2012新款的G485HA比上一代產品改進了：1、最高速率增加到500Kbps；2、增加了RS-232——外接電源——RS-485三向隔離；3、隔離電壓增加到了5000V。4、溫度范圍最低到-40℃！
二、硬件安裝
G485HA的外形為DB-9(孔)/DB-9(針)大小。G485HA的DB-9孔端可以直接外插DB-9針RS-232口。G485HA的另外一端為DB-9針，并且配有可以插拔的接線端子。
PC機RS-232串行口的DB-9芯連接器引腳分配如下：2-RXD(收),3-TXD(發),5-GND(地)。
三、軟件說明
本產品均無需任何初始化設置！只用到RXD（收）、TXD（發）、GND（地）信號即可，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！
四、性能說明
G485HA型超高速RS-232/RS-485轉換器的隔離電壓5000V，通信速率保證最高500Kbps。G485HA的工作溫度范圍可達到—40℃到+80℃。
注意本產品的特色：G485HA的兩端——DB-9孔端的所有RS-232信號（包括RXD、TXD、GND）與DB-9針端的所有RS-485信號（包括A、B、GND）之間是隔離的，而且任何一端與中間的5V供電電源也是隔離的，也就是說是三向隔離的，每邊的隔離電壓均為2500V。G485HA需外接5V供電（電壓4.5至5.5V，功耗小于50mA），產品配套有微型開關穩壓電源。
G485HA用難以想象的高集成度實現了近乎完美的性能：1、通信速率0-500Kbps，2、5000V高速光電隔離，3、RS-232——5V供電電源——RS-485三向隔離，4、具有雙向?qū)ν怛?qū)動能力，4、內置600W抗雷擊浪涌保護器。G485HA的雙向?qū)ν怛?qū)動能力表現為：RS-232端可以外接并且驅動各種無源（及有源）的用戶儀表RS-232口、波仕RS-232/485轉換器等，RS-485端可以對外輸出5V 200mA隔離電源（5腳）。

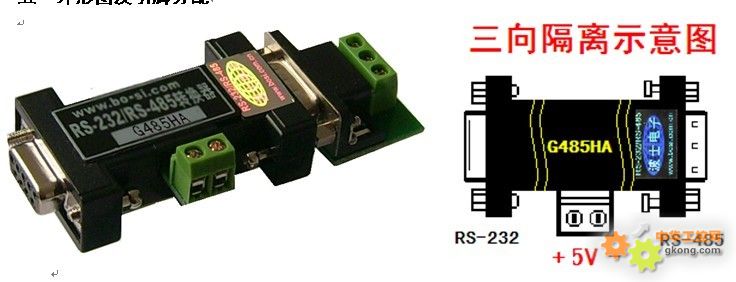

五 外形圖及引腳分配
G485HA的DB-9針引腳分配如下（配有接線端子）：
|
DB-9針 |
1 |
2 |
3 |
（4） |
（5） |
|
定義 |
A |
B |
GND |
（GND） |
（+5V輸出） |
僅僅在115.2Kbps以上通信時，需要在A-B之間加終端電阻。
2012新款！
超高速光隔RS-232/422轉換器
---支持0-500Kbps、三向隔離！
一、用途
波仕超高速光隔RS-232/RS-422轉換器（G422HA）用于實現RS-232與RS-422之間的光電隔離轉換。目前世界上只有波仕電子能夠在DB-9/DB-9轉接盒大小內實現RS-232與RS-422的三向隔離轉換，而且速率高達500Kbps！
2012新款的G422HA比上一代產品改進了：1、最高速率增加到500Kbps；2、增加了RS-232——外接電源——RS-422三向隔離；3、隔離電壓增加到了5000V；4、溫度范圍最低到-40℃！
二、硬件安裝
G422HA的外形為DB-9(孔)/DB-9(針)大小。G422HA的DB-9孔端可以直接外插DB-9針RS-232口。G422HA的另外一端為DB-9針，并且配有可以插拔的接線端子。
三、軟件說明
本產品均無需任何初始化設置！只用到RXD（收）、TXD（發）、GND（地）信號即可，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！
四、性能說明
G422HA型超高速RS-232/RS-422轉換器的隔離電壓5000V，通信速率保證最高500Kbps。G422HA的工作溫度范圍可達到—40℃到+80℃。
注意本產品的特色：G422HA的兩端——DB-9孔端的所有RS-232信號（包括RXD、TXD、GND）與DB-9針端的所有RS-422信號之間是隔離的，而且任何一端與中間的5V供電電源也是隔離的，也就是說是三向隔離的，每邊的隔離電壓均為2500V。G422HA需外接5V供電（電壓4.5至5.5V，功耗小于50mA），產品配套有微型開關穩壓電源。
G422HA用難以想象的高集成度實現了近乎完美的性能：1、通信速率0-500Kbps，2、5000V高速光電隔離，3、RS-232——5V供電電源——RS-422三向隔離，4、具有雙向?qū)ν怛?qū)動能力，4、內置600W抗雷擊浪涌保護器。G422HA的雙向?qū)ν怛?qū)動能力表現為：RS-232端可以外接并且驅動各種無源（及有源）的用戶儀表RS-232口、波仕RS-232/485轉換器等。

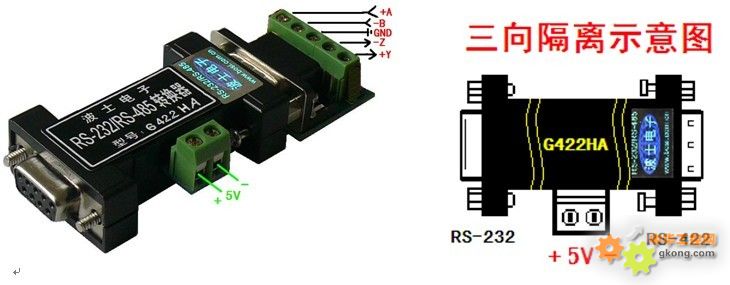

五 外形圖及引腳分配
G422HA的DB-9針引腳分配如下（配有接線端子）：
|
DB-9針 |
1 |
2 |
3 |
4 |
5 |
|
定義 |
+Y（發+） |
—Z（發—） |
GND |
—B（收—） |
+A（收+） |
僅僅在115.2Kbps以上通信時，需要在A-B之間加終端電阻。
