 型 |
藍牙/串口轉換器
----帶RS-232/RS-485口！
BLU232型藍牙/串口轉換器只有DB-9/DB-9轉接頭大小，將計算機或智能手機的藍牙信號轉換出RS-232/RS-485口，可以虛擬成為本地串口。
|
BLU232 |
藍牙/串口轉換器 |
RS-232/RS-485通用、5V供電、1200-115200bps |
10米 |
波仕BLU232藍牙/串口轉換器將計算機或者智能手機的藍牙信號轉換出RS-232或RS-485串口。BLU232采用高性能低功耗藍牙無線通信芯片，內置高性能微處理器實現串口數據的傳輸，可廣泛應用于各種場合的短距離無線通信、工業控制領域。產品本身可將自己的串口接到計算機后用串口調試助手程序進行通信速率、格式等的設定。BLU232可以作為藍牙信號擴展出的虛擬串口，無需修改已有的串口軟件。
1、硬件安裝
BLU232的硬件安裝非常簡單：接上5V電源即可。在電源端子旁邊有一個小LED（發光二極管），當產品通電后，LED閃爍表示正在連接藍牙，如果連接成功后LED會一直亮著。
BLU232可以連接到計算機或者智能手機的藍牙信號，此時BLU232就相當于是計算機擴展出來的一個無線RS-232/485口。串口默認為波特率為9600，配對密碼：1234，默認名稱：BOLUTEK。

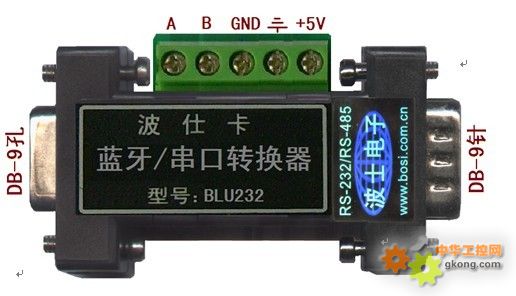

BLU232的RS-232/485串口有2個用處：1、在傳輸模式下作為藍牙轉換出來的串口，2、在設置模式下用于對BLU232產品進行設置。注意BLU232有DB-9孔和DB-9針的RS-232口，它們實質上是同一個口，僅僅是為了方便用戶的使用。BLU232的DB-9孔可以自己外插計算機的RS-232針座，同時BLU232的DB-9針座與計算機的RS-232針座的引腳分配完全一樣，所以可以直接插RS-232設備。BLU232的RS-232口只有RXD、TXD、GND三線信號。RS-485信號的參考地線與RS-232的GND是一樣的、與外接5V電源的GND也是一樣的。RS-485口帶600W浪涌保護。
2、性能指標
|
無線通信方式 |
藍牙2.1 |
|
載頻 |
2.412～2.484GHz |
|
天線 |
內置 |
尺寸 |
57*36*17mm |
|
最遠通信距離 |
10米 * |
重量 |
30克 |
|
電氣接口 |
RS-232/RS-485 |
供電電壓 |
5V (±0.5V) DC |
|
波特率 |
1200bps~115200bps |
功耗 |
<50mA |
* 實際通信距離與環境、障礙物、位置等有關。
3、軟件安裝以及使用
3.1 為計算機藍牙擴展無線串口
BLU232可以為帶藍牙的計算機擴展出一個無線串口。1、將BLU232接上電源。 2、計算機藍牙——“添加藍牙設備”，無線掃描找到藍牙BOLUTEK，輸入配對密碼：1234，燈閃爍。 3、BLU232默認波特率等格式為(9600,n,8,1)，擴展出的串口號在windows XP/7下默認為COM4。用戶可以查看“控制面板”的“系統\設備管理器\端口”，就會發現增加了一個新的“藍牙通信端口（COM4）”，這就是虛擬串口號。在WINDOWS下可以使用“串口調試助手”等軟件打開COM4進行通信，此時燈連續亮。注意串口通信軟件的波特率必須與BLU232的波特率一致。
3.2 為智能手機藍牙擴展無線串口

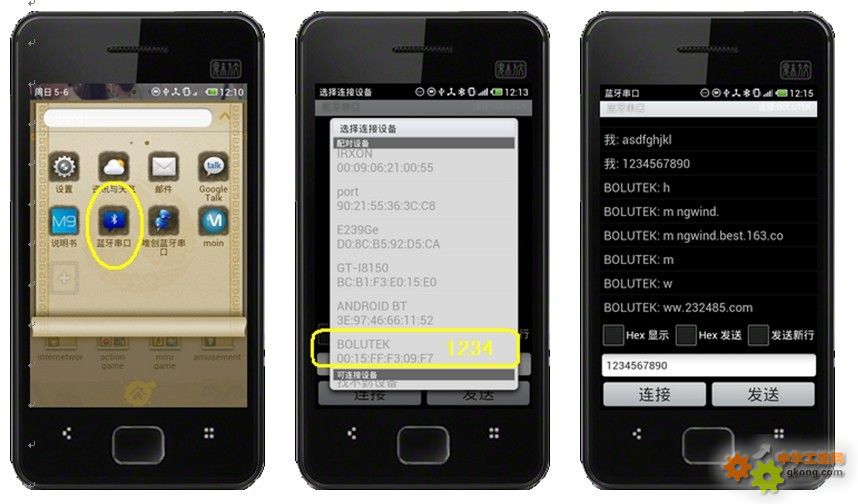

BLU232可以為帶藍牙的智能手機擴展出一個無線串口。1、將BLU232接上電源，燈閃爍。 2、藍牙——“添加藍牙設備”，無線掃描找到藍牙BOLUTEK，輸入配對密碼：1234，燈閃爍。 3、BLU232默認為從機狀態、波特率等格式為(9600,n,8,1)。 在ANDROID下可以使用“藍牙串口.apk”等軟件進行智能手機的串口通信，此時燈連續亮。
4、BLU232的設置指令
BLU232可以使用“串口調試助手”等軟件進行波特率等參數的設置。1、將BLU232接上電源。 2、計算機藍牙——“添加藍牙設備”，無線掃描找到藍牙BOLUTEK，輸入配對密碼：1234，燈閃爍。（如果已經配對成功就不必再配對了）3、現在先不要打開藍牙串口COM4；使用DB-9孔端的串口接到計算機的RS-232口（比如COM1號口）來進行設置；4、運行“串口調試助手”軟件，在發送欄鍵入指令，每一個指令都必須以Enter 結尾，就是必須在指令的最后再多敲一個回車鍵。5、默認波特率為9600，但是如果更改了波特率，那么以后發送指令的波特率必須是新設置的波特率，當然也可以改回來。6、指令不區分大寫和小寫，效果一樣。7、設置完畢后就可以打開藍牙串口COM4并且通信了！

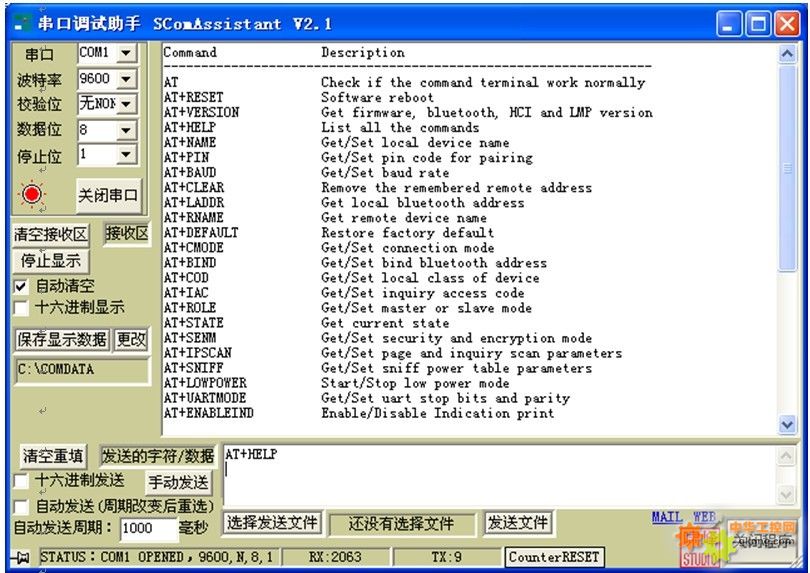

在“串口調試助手”的發送欄填寫 AT+HELP 再敲回車換行，此時光標停留在第2行，按“手動發送”，就會在接收欄顯示各種AT指令。
以下為一些常用的AT指令，注意最后要加回車換行，不分大小寫。
AT+BAUD1 設置波特率為 1200；AT+BAUD2 設置波特率為 2400；
AT+BAUD3 設置波特率為 4800；AT+BAUD4 設置波特率為 9600（默認）；
AT+BAUD5 設置波特率為 19200；AT+BAUD6 設置波特率為 38400；
AT+BAUD7 設置波特率為 57600；AT+BAUD8 設置波特率為 115200；
AT+DEFAULT 恢復默認設置； AT+RESET 軟件復位/重新啟動；
AT+UARTMODE0，0 1位停止位，無校驗（默認）；
AT+UARTMODE0，1 1位停止位，奇校驗；
AT+UARTMODE0，2 1位停止位，偶校驗；
AT+UARTMODE1，0 2位停止位，無校驗；
AT+UARTMODE1，1 2位停止位，奇校驗；
AT+UARTMODE1，2 2位停止位，偶校驗；
如果設置后忘記了波特率，那么就只能在各種波特率下發送AT+BAUD4（加回車）或者AT+DEFAULT（加回車），直到設置波特率為默認的9600成功后就會在“串口調試助手”的接收框顯示+BAUD=4 OK
