型號：PLD301 量程：100、150、200、250、300、500、1000、2000、5000(kg)
綜合精度：C2
安全過載范圍：150% 極限過載范圍：200%
采用合金鋼材質，膠密封防護處理。使用方便，易安裝。
適用于吊秤、配料秤、機改秤等電子測力稱重系統(tǒng)。
紅 輸入+ 黑 輸入- 白 輸出- 綠 輸出+
電纜線采用四芯屏蔽電纜(φ5x3000mm)。
|
綜合誤差: 0.03%F.S |
輸出阻抗: 350±3Ω |
|
靈敏度: 2±0.02mv/v |
絕緣電阻: ≥5000MΩ(100VDC) |
|
非線性: 0.03%F.S |
激勵電壓: 9~12VDC |
|
滯后: 0.03%F.S |
溫度補償范圍: -10~+40℃ |
|
重復性: 0.02%F.S |
使用溫度范圍: -20~+55℃ |
|
蠕變: 0.03%F.S/10min |
零點溫度影響: 0.03%F.S/10℃ |
|
零點輸出: ±1%F.S |
靈敏度溫度影響: 0.03%F.S/10℃ |
|
輸入阻抗: 350±5Ω |
防護等級: IP66 |
|

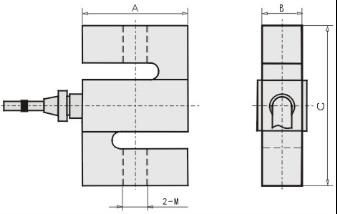

型號 |
量程(kg) |
A |
B |
C |
M |
|
301 |
10~50 |
50.8 |
12.7 |
64 |
M8 |
|
100~500 |
50.8 |
19 |
76 |
M12*1.75 |
|
750~1500 |
50.8 |
25.4 |
76 |
M12*1.75 |
|
2000~5000 |
76.2 |
25.4 |
108 |
M18*1.5 |
|
301B |
250~500(lb) |
50.8 |
19 |
76 |
1/2-20UNF |
|
301C |
20~100 |
50 |
12.5 |
62 |
M6 |
|
150~1000 |
50 |
25 |
62 |
M12*1.25 |
|
1500~3000 |
75 |
27 |
100 |
M20*1.5 |
|
5000 |
90 |
40 |
140 |
M24*2 |
|
301S |
1000~3000 |
60 |
30 |
80 |
M16 |
