產品名稱：
|
鉸接式位移傳感器
|
|
型 號：
|
KDC
|
|
價 格：
|
0.00
|
|
品 牌：
|
|
|
|
|

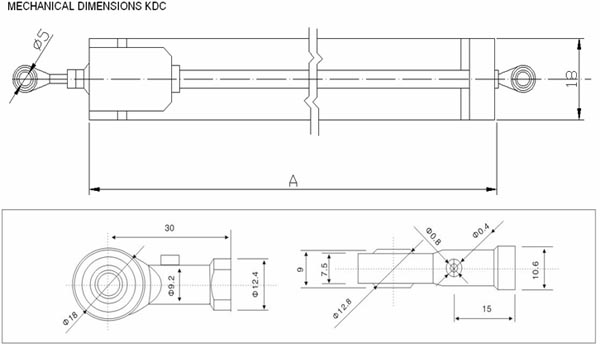

機械尺寸：
|
KDC電子尺特性表 |
|
型號 |
Unit |
10 |
25 |
50 |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
400 |
|
量程 |
mm |
10 |
25 |
50 |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
400 |
|
電氣行程(T.E) |
mm |
13 |
28 |
53 |
78 |
103 |
128 |
153 |
178 |
203 |
228 |
253 |
278 |
303 |
403 |
|
總長 |
mm |
115 |
130 |
155 |
180 |
205 |
230 |
255 |
280 |
305 |
330 |
355 |
380 |
405 |
505 |
|
電阻 |
KΩ |
1 |
1 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
|
電阻誤差 |
±% |
20 |
|
線性度 |
% |
0.1 |
0.1 |
0.09 |
0.08 |
0.08 |
0.08 |
0.08 |
0.07 |
0.07 |
0.06 |
0.06 |
0.05 |
0.05 |
0.05 |
|
重復精度 |
mm |
0.01 |
|
推薦電刷電流 |
μA |
1 |
|
電刷最大電流 |
mA |
10 |
|
最大工作電壓 |
V |
42 |
|
信號輸出 |
|
0-5V,0-10V,±5V,4-20mA |
|
分辨率 |
|
infinite |
|
輸出平滑度 |
% |
0.1 |
|
絕緣電阻 |
MΩ |
≥10 |
|
溫度系數 |
ppm/k |
5 |
|
尺寸 A |
mm |
50 |
65 |
90 |
115 |
140 |
165 |
190 |
215 |
240 |
265 |
290 |
315 |
340 |
440 |
|
機械行程(M.T) |
mm |
15 |
30 |
55 |
80 |
105 |
130 |
155 |
180 |
205 |
230 |
255 |
280 |
305 |
405 |
|
驅動力 |
N |
≤3 |
|
工作溫度 |
℃ |
-60······150 |
|
振動頻率 |
Hz |
5······2000 |
|
振幅 |
mm |
0.8 |
|
加速度 |
g |
20 |
|
壽命 |
cycle |
10×106 |
|
工作速度 |
m/s |
≤10 |
|
|
|
