產品名稱：
|
拉桿式位移傳感器
|
|
型 號：
|
KTC
|
|
價 格：
|
|
|
品 牌：
|
8788
|
|
|
|
KTC拉桿直線位移傳感器特點：
A、使用壽命長，可達一億次
B、線性度0.05%
C、分辨率高于0.01mm
D、運行速度可達10m/s
E、防護等級IP55
F、DIN 430650標準插頭和插座
KTC拉桿系列傳感器用于對位移或者長度進行精確測量。量程長達1250mm，線性度0.05%（型號大于350mm），重復精度±0.01mm。傳感器的結構設計保證安裝方便，牢固可靠。外部進行了陽極電泳處理，外觀靚麗，耐腐蝕性強，內部導電塑料保證運行順滑,輸出低噪。傳感器拉桿的球絞的接駁方式克服部分傳動桿由于傾斜產生的扭力，保證驅動力始終朝著拉桿的軸向。鵬力達科技的電阻修刻技術不僅可以滿足您的線性度要求，而且可以修刻電阻到任意您需要的大小。
|
型號 |
Unit |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
325 |
350 |
375 |
400 |
425 |
|
量程 |
mm |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
325 |
350 |
375 |
400 |
425 |
|
電氣行程(T.E) |
mm |
80 |
105 |
130 |
155 |
180 |
205 |
230 |
255 |
280 |
305 |
330 |
355 |
380 |
405 |
430 |
|
電阻 |
KΩ |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
|
電阻誤差 |
±% |
20 |
|
線性度 |
% |
0.1 |
0.1 |
0.09 |
0.08 |
0.1 |
0.1 |
0.1 |
0.07 |
0.1 |
0.1 |
0.06 |
0.05 |
0.05 |
0.05 |
0.05 |
|
重復精度 |
mm |
0.01 |
|
推薦電刷電流 |
μA |
1 |
|
電刷最大電流 |
mA |
10 |
|
最大工作電壓 |
V |
42 |
|
信號輸出 |
|
0-5V,0-10V,4-20mA |
|
分辨率 |
|
infinite |
|
輸出平滑度 |
% |
0.1 |
|
絕緣電阻 |
MΩ |
≥10 |
|
溫度系數 |
ppm/k |
5 |
|
尺寸 A |
mm |
152 |
177 |
202 |
227 |
252 |
277 |
302 |
327 |
352 |
377 |
402 |
427 |
452 |
477 |
502 |
|
機械行程(M.T) |
mm |
82 |
117 |
142 |
167 |
192 |
217 |
242 |
267 |
292 |
317 |
342 |
367 |
392 |
417 |
442 |
|
驅動力 |
N |
≤3 |
|
工作溫度 |
℃ |
-60······150 |
|
振動頻率 |
Hz |
5······2000 |
|
振幅 |
mm |
0.8 |
|
加速度 |
g |
20 |
|
壽命 |
cycle |
10×106 |
|
工作速度 |
m/s |
≤10 |
|
型號 |
Unit |
450 |
475 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1150 |
1250 |
|
量程 |
mm |
450 |
475 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1150 |
1250 |
|
電氣行程(T.E) |
mm |
455 |
480 |
505 |
555 |
605 |
655 |
705 |
755 |
805 |
855 |
330 |
955 |
1005 |
1155 |
1255 |
|
電阻 |
KΩ |
5 |
5 |
5 |
5 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
|
電阻誤差 |
±% |
20 |
|
線性度 |
% |
0.05 |
0.05 |
0.05 |
0.05 |
0.1 |
0.1 |
0 |
0.04 |
0 |
0 |
0.04 |
0.04 |
0.04 |
0.03 |
0.03 |
|
重復精度 |
mm |
0.01 |
|
推薦電刷電流 |
μA |
1 |
|
電刷最大電流 |
mA |
10 |
|
最大工作電壓 |
V |
42 |
|
信號輸出 |
|
0-5V,0-10V,4-20mA |
|
分辨率 |
|
infinite |
|
輸出平滑度 |
% |
0.1 |
|
絕緣電阻 |
MΩ |
≥10 |
|
溫度系數 |
ppm/k |
5 |
|
尺寸 A |
mm |
527 |
552 |
577 |
627 |
677 |
727 |
777 |
827 |
877 |
927 |
977 |
1027 |
1077 |
1227 |
1327 |
|
機械行程(M.T) |
mm |
457 |
492 |
517 |
567 |
617 |
667 |
717 |
767 |
817 |
867 |
917 |
967 |
1017 |
1167 |
1267 |
|
驅動力 |
N |
≤3 |
|
工作溫度 |
℃ |
-60······150 |
|
振動頻率 |
Hz |
5······2000 |
|
振幅 |
mm |
0.8 |
|
加速度 |
g |
20 |
|
壽命 |
cycle |
10×106 |
|
工作速度 |
m/s |
≤10 |

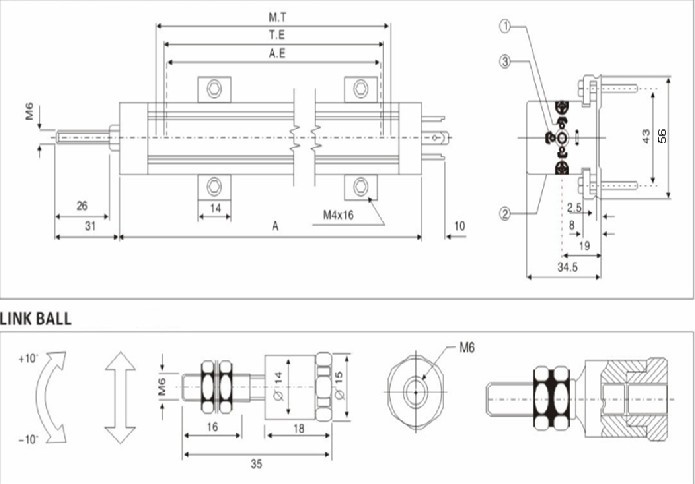

機械尺寸圖
|
|
|
