一、概述：
玻璃轉子流量計是帶透明錐管能測量封閉管道中各種液體或氣體的瞬間流量,直接觀察介質流動狀態的指標型儀表,廣泛應用于化工、石油，輕工、醫療、化肥、食品、造紙、環保及合成纖維，科學研究單位。本場生產的玻璃轉子流量計為適應化工部門的需要，除保持原來基型產品特點外，還制造了新型的有機玻璃轉子流量計及高壓下使用的金屬管轉子流量計。
二、產品選型：
根據用戶要求，測量錐管有高硼硅質玻璃、聚砜、有機玻璃、聚碳酸酯等多種材料。金屬管浮子流量計可附帶電信號輸出的上下限報警功能選擇。
流量計的結構及外形可為用戶特定設計與制造。
普通型：LZB-( )；耐腐型：LZB-( )F
玻璃轉子流量計流量規格表：
|
通徑mm |
型 號 |
流量范圍 |
精度
等級 |
耐壓
MPa |
允許被測介
質狀況 |
備注 |
|
液體 |
氣體 |
|
|
溫度℃ |
壓力MPa |
|
2 |
LZB-2 |
0.4-4 0.6-6 1-10
1.6-16 ml/min |
6-60 10-100 16-160 25-250 ml/min |
4 |
≤0.4 |
-20～+120℃ |
≤0.25 |
氫氧氮氣均可實測 |
|
3 |
LZB-3 |
2.5-25 4-40 6-60 10-100 ml/min |
40-400 60-600 100-1000 160-1600 ml/min |
2.5 |
|
4 |
LZB-4 |
1-10 1.6-16 2.5-25 L/h |
16-160 25-250 40-400 L/h |
2.5 |
≤1.5 |
≤1 |
|
|
6 |
LZB-6 |
2.5-25 4-40 6-60 L/h |
40-400 60-600
100-1000 L/h |
|
|
10 |
LZB-10 |
6-60 10-100 16-160 L/h |
100-1000 160-1600 250-2500 L/h |
|
|
15 |
LZB-15 |
16-160 25-250 40-400 L/h |
0.25-2.5 0.4-4 0.6-6 m3/h |
1.5 |
≤0.9 |
≤0.6 |
均可帶導桿 |
|
25 |
LZB-25 |
40-400 60-600 100-1000 m3/h |
1-10 1.6-16 2.5-25 m3/h |
|
40 |
LZB-40 |
0.16-1.6 0.25-2.5 m3/h |
4-40 6-60 m3/h |
≤0.6 |
≤0.4 |
|
50 |
LZB-50 |
0.4-4 0.6-6 m3/h |
10-100 16-160 m3/h |
|
80 |
LZB-80 |
1-10 1.6-16 m3/h |
50-250 80-400 m3/h |
|
100 |
LZB-100 |
5-25 8-40 m3/h |
120-600 200-1000 m3/h |

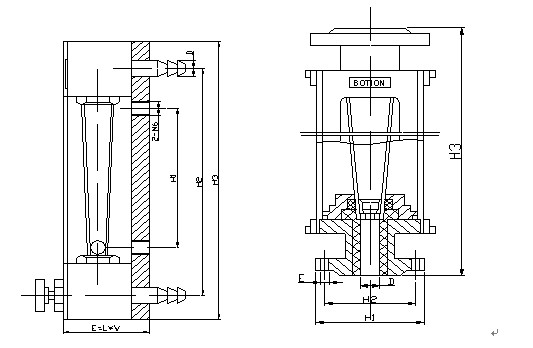

三、玻璃轉子流量計尺寸規格表
|
公稱通徑 mm |
型式 |
尺寸 |
備注 |
|
H1 |
H2 |
H3 |
D |
E=L*W |
管連接 |
|
2 |
A |
170 |
192 |
210 |
8 |
29×24 |
|
B |
110 |
132 |
150 |
8 |
29×24 |
|
C |
80 |
102 |
120 |
8 |
29×24 |
|
3 |
A |
170 |
192 |
210 |
8 |
29×24 |
|
B |
110 |
132 |
150 |
8 |
29×24 |
|
C |
80 |
102 |
120 |
8 |
29×24 |
|
4 |
178 |
204 |
230 |
10 |
43×33 |
|
6 |
178 |
204 |
230 |
10 |
43×33 |
|
10 |
178 |
208 |
244 |
12 |
48×40 |
|
15 |
Φ95 |
Φ65 |
470 |
Φ15 |
4-Φ14 |
法蘭連接 |
|
25 |
Φ115 |
Φ85 |
470 |
Φ25 |
4-Φ14 |
|
40 |
Φ145 |
Φ110 |
570 |
Φ40 |
4-Φ18 |
|
50 |
Φ160 |
Φ125 |
570 |
Φ50 |
4-Φ18 |
|
80 |
Φ185 |
Φ150 |
660 |
Φ80 |
4-Φ18 |
|
100 |
Φ205 |
Φ170 |
660 |
Φ100 |
4-Φ18 |
