鎧裝熱電阻/偶是一種溫度傳感器，它比裝配式熱電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式熱電阻無法安裝的場合，我公司生產的WZPK系列鎧裝熱電阻/偶采用引進熱電阻測溫元件，因此，具有精確、靈敏、熱響應時間快、質量穩定、使用壽命長等優點，鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的變送器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時亦可作為裝配式熱電偶的感溫元件。它可以直接測量名種生產過程中從 0~800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。
鎧裝熱電阻/偶外保護套采有不銹鋼，內充滿高密度氧化物質絕緣體，因此，鎧裝熱電阻具有很強的抗污染性能和機械強度，適合安裝在環境惡劣的場合。
鎧裝熱電阻/偶可用于測量-200-600℃范圍內溫度，可直接用銅導線和二次儀表連接使用，由于鎧裝熱電阻具有良好的電輸出特性，可為顯示儀表、記錄儀、調節儀、掃描器、數據記錄儀以及電腦提供精確的溫度變化信號。
● 工作原理
鎧裝熱電阻工作原理：在溫度作用下，熱電阻絲的電阻隨之變化而變化，顯示儀表將會指示熱電阻產生的電阻值所對應的溫度值。
● 主要技術指標
熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0）
分度號Pt100：A級 R0=100±0.06Ω
B級 R0=100±0.12Ω
R0/R100=1.3850
● 量程規格
|
型號 |
分度號 |
測溫范圍℃ |
精度等級 |
允許偏差△t℃ |
|
JDWZPK |
-200-600 |
Pt100 |
A級 |
-200～600℃時允差±(0.15+0.002|t|）
|
|
B級 |
-200～500℃時允差±(0.30+0.005|t|) |
|
類別 |
代號 |
分度號 |
套管外徑mm |
常用溫度℃ |
最高使用溫度℃ |
允許偏差 |
|
測量范圍℃ |
允差值 |
|
鉑銠10-鉑 |
WRPK |
S |
≥Φ3 |
1100 |
1200 |
0-1200 |
±1.5℃或±1.5%t |
|
鎳鉻-銅鎳 |
WREK |
E |
≥Φ3 |
600 |
700 |
0-700 |
±2.5℃或±0.75%t |
|
鎳鉻-鎳硅 |
WRNK |
K |
≥Φ3 |
800 |
950 |
0-900 |
±2.5℃或±0.75%t |
|
銅-銅鎳 |
WRCK |
T |
≥Φ3 |
350 |
400 |
小于-200 |
未作規定 |
|
-40-350 |
±0.75%t |
|
鐵-銅鎳 |
WRFK |
J |
≥Φ3 |
500 |
600 |
0-600 |
±2.5℃或±0.75%t |
注 :1、t為被測溫度的絕對值
2、T型分度號產品需與廠方協商訂貨

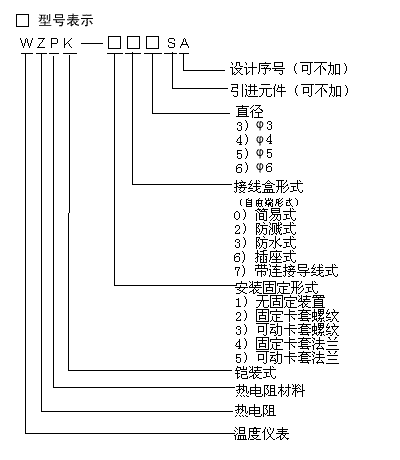

● 型號表示
● 鎧裝熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需要的時間稱為熱響應時間，用τ0.5表示。
鎧裝熱電偶熱響應時間不大于下表的規定：
