隔膜壓力表主要用于石油、化工、化纖、染化、制藥、制堿食品等工業(yè)部門。

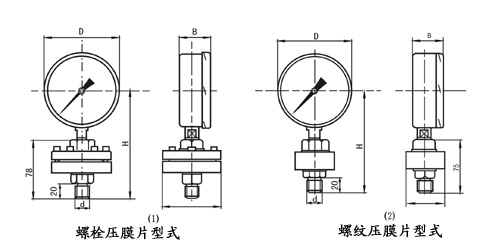

外形尺寸：

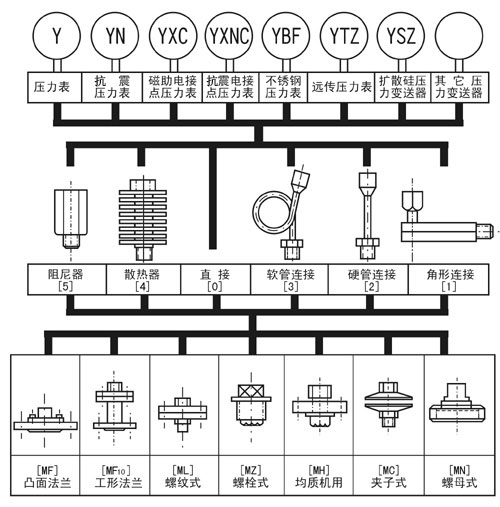

選型編碼：
□－－－選配壓力表型號
□－－－隔膜膈離器型式
L－螺紋式（≤60MPa)
F－法蘭式(≤25MPa)
F10－工字形法蘭式(≤4MPa)
C－夾子式(0.1～2.5MPa)
N－螺母式(0.1～2.5MPa)
Z－螺栓式（1～25MPa)
H－均質機用(10～60MPa)
□－－－連接的代號
0）直接（被測介質溫度＜80℃）
1）角形（被測介質溫度＜150℃）
2）硬管（被測介質溫度＜200℃）
3）軟管（1米.2米.4米.6米）
4）散熱器（被測介質溫度＜200℃）
5）阻尼器
□－－－膜片材料
316.316L,哈氏合金，蒙抗爾合金、鉭片、氟塑料
□－－－測量范圍
□－－－法蘭標準代號
□ML螺紋式隔離器型式
儀表型式
|
型號 |
D |
B |
H |
直徑 |
d |
|
0.1～2.5MPa |
4～25MPa |
|
螺栓壓膜片式 |
Y100-ML |
100 |
42 |
149 |
96 |
92 |
M20×1.5
G1/2"
G3/8" |
|
Y150-ML |
150 |
48 |
179 |
96 |
92 |
|
螺紋壓膜片式 |
Y100-ML |
100 |
42 |
147 |
78 |
48 |
|
Y150-ML |
150 |
48 |
177 |
78 |
48 |
.png)
□HG20592～20614－97標準（本廠常用法蘭標準）
|
DN |
PN(MPa) |
D |
K |
d |
C |
L |
|
25 |
0.25～0.16 |
100 |
75 |
58 |
14 |
Φ11 |
|
1～2.5 |
115 |
85 |
65 |
16 |
Φ14 |
|
32 |
0.25～0.16 |
120 |
90 |
69 |
16 |
Φ14 |
|
1～2.5 |
140 |
100 |
76 |
18 |
Φ18 |
|
40 |
0.25～0.16 |
130 |
100 |
78 |
16 |
Φ14 |
|
1～2.5 |
150 |
110 |
84 |
18 |
Φ18 |
|
50 |
0.25～0.16 |
140 |
110 |
88 |
16 |
Φ14 |
|
1～2.5 |
165 |
125 |
99 |
20 |
Φ18 |
