JDDTB德爾塔巴流量計是運用差壓式的工作原理，插入式的安裝方法設計而成的一種流量傳感器。就工作原理，這是一種特殊的節流裝置，其輸出是差壓。該傳感器通過探頭（或探針）取壓，探頭前后有兩排不均勻分布的若干個引壓孔（取壓管直徑約Φ20，取壓孔低壓孔徑Φ8）。通過兩排引壓孔將管道從上到下（從左到右）的不同壓力（流速）平均后形成了差壓，進而可以計算出質量流量或體積流量。
一、適用范圍
1、 公稱直徑：25mm≤DN≤6000mm
2、 公稱壓力：PN≤25MPa
3、 介質溫度：t≤650℃
4、 精度等級：0.5級，1級，1.5級
二、結構形式
JDDTB德爾塔巴流量計是檢測桿、取壓口組成，它橫穿管道內部與管軸垂直，在檢測桿迎流面上設有多個總壓檢測孔，在檢測桿背流面上設有多個靜壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道流量。
理論基礎
JDDTB德爾塔巴流量計是基于皮托管測速原理上發展起來的，它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。
1、探頭截面形狀：威力巴為子彈頭形，德爾塔巴為類菱形，類菱形截在能使高、低區的分界更明顯。
2、探頭桿取壓孔的位置：威力巴的全壓孔在桿前端，靜壓孔在桿兩側壁；德爾塔巴流量計的全壓孔也在桿前端，但靜壓孔卻在桿的后端，測量背壓力（負壓）。
因此，在相同管徑和流速條件下，德爾塔巴探頭產生的差壓，較威力巴探頭的要大一些，約大20%—40%。這是德爾塔巴流量計的顯著優點。

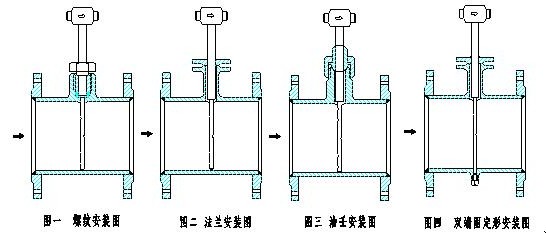

德爾塔巴流量計的幾種安裝方式:
安裝要求
1、 安裝檢測桿的測量段應是直的，其上下游直管段長度參照下表所規定的長度。
|
序號 |
上游側局部阻力件形式 |
上游側 |
下
游
側 |
|
無整流器 |
有整流器 |
|
與檢測桿在同一平面內 |
與檢測桿不在同一平面內 |
|
1 |
有一個90°彎頭或三通 |
7D |
9D |
6D |
3D |
|
2 |
在同一平面內有兩個90°彎頭 |
9D |
14D |
8D |
3D |
|
3 |
在不同一平面內有兩個90°彎頭 |
19D |
24D |
9D |
4D |
|
4 |
管道直徑改變（收或擴） |
8D |
8D |
8D |
3D |
|
5 |
部分開啟的閘閥、球閥或其它節流閥 |
24D |
24D |
9D |
4D |
注：1*D為管道標稱直徑，所給出數據為距離第二個彎頭的長度。
2、檢測桿插入位置的角度允許偏差范圍見圖。
3、對于垂直管道，檢測桿可安裝在管道水平面沿管道圓周360°的任何位置上，高低壓引壓管接頭應處于同一水平面上。對于水平管道，在測量液體時檢測桿插入位置應位于管道橫截面水平面中心線45°以下的范圍內；測量氣體時檢測桿插入位置應位于管道橫截面水平面中心線45°以上的范圍內；測量蒸汽時檢測桿應水平插入。
