2路對1路RS-485智能共享器
一、用途
2路RS-485對1路RS-485智能共享器（型號：HUB2485Z）用于兩個RS-485上位機共同控制一個RS-485下位機的通信連接。HUB2485Z使RS-485總線從傳統的允許一個主機擴展到允許2個主機。HUB2485Z已經有2個上位機插座（DB-9針并且配接線端子）和1個下位機的接線端子，無需修改軟件、5V供電。
HUB2485Z適用于兩臺上位機的RS-485口同時驅動一臺下位機的RS-485口。
二、安裝及性能
HUB2485Z的外型為DB-9（針）/ DB-9（針）轉接盒大小，其中DB-9針的RS-485的引腳分配同波仕485A型號的轉換器并且配接線端子。兩個DB-9針的上位機RS-485口，如圖RS-485（1）和RS-485(2)是完全一樣的，可以互換。下位機RS-485為接線端子，位于如圖產品的上側面，與電源接線端子在一起。HUB2485Z需要外接5V電源，配套提供。
波仕HUB2485Z智能RS-485集線器能夠識別兩個上位機RS-485（1）和RS-485(2)的發送順序，避免同時發送導致的系統癱瘓。也就是說，即使兩個上位機正在同時發送，HUB2485Z會選取發送開始時間領先的上位機正確發送數據，而只有等到這一個上位機的數據發送完畢后，另外一個上位機才可以開始發送數據。HUB2485Z的具有雙向通信功能，當下位機發送時，兩個上位機同時接收到相同的數據，并不區分地址。
附錄：
|
2個上位機RS-485口
DB-9針端引腳狀態 |
1 |
2 |
3 |
|
RS-485(+A) |
RS-485(—B) |
GND(地) |
廠家訂購電話：027-59835329
027-51518047
聯系人：向麗
手機：15802756132
傳真：027-51518048
QQ ：752817985
網站 http://www.232485.com
地址：武漢市洪山區關東科技園
MSN/E-MAIL :boshika@hotmail.com
 |
|
|
|
| |
|
|

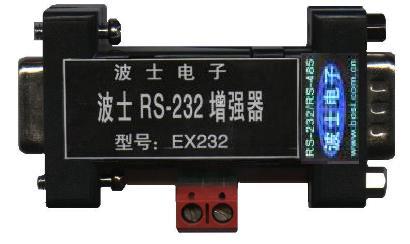

其它波士RS-232/RS-485產品
