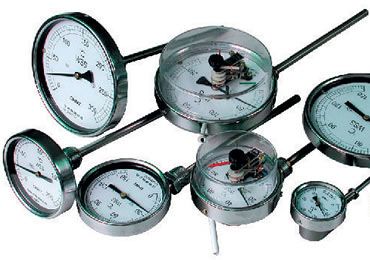

雙金屬溫度計
產品頁面關鍵字：雙金屬溫度計,雙金屬溫度計，溫度儀表
應用
WSS系列雙金屬溫度計配合各式安裝套管，滿足不同壓力等級要求�？梢灾苯訙y(cè)量各種過程中的-80～+500℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。
技術參數
·標度盤公稱直徑：100、150
·精度等級：（1.0），1.5
·熱響應時間：≤40S
·防護等級：IP55
·連接尺寸：M20×1.5，NPT1/2
外形及尺寸
|
形式 |
D |
A |
B |
E |
d |
|
徑向型 |
105 |
23 |
73 |
- |
φ8
φ10 |
|
155 |
23 |
73 |
- |
|
軸向型 |
65 |
50 |
110 |
34 |
|
105 |
50 |
110 |
34 |
|
萬向型 |
105 |
23 |
178 |
120 |
|
155 |
23 |
178 |
120 |
|
電接點軸向 |
128 |
40 |
135 |
- |
|
電接點徑向型 |
128 |
72 |
150 |
42 |
|
電接點萬向型 |
128 |
40 |
175 |
98 |
型號及規格
|
型號 |
測溫范圍℃ |
精度等級 |
保護和材料 |
規格 |
公稱壓力 |
安裝固定裝置 |
|
WSS-403S |
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500 |
1.5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
150
200
250
300
350
400
500
550 |
≤30Mpa |
螺紋連接式 |
|
WSS-503S |
|
WSS-413S |
|
WSS-513S |
|
WSS-483S |
|
WSS-583S |
|
WSSX-403S |
|
WSSX-413S |
|
WSSX-483S |
|
WSS-403L |
1.5-40Mpa* |
法蘭連接式 |
|
WSS-503L |
|
WSS-413L |
|
WSS-513L |
|
WSS-483L |
|
WSS-583L |
|
WSSX-403S |
|
WSSX-413L |
|
WSSX-483L |
★：（1）可配各式安裝套管，熱安裝套管形式詳見TK07.01；
（2）保護管其余材質根據協議訂貨；
（3）打“*”表示公稱壓力根據法蘭壓力等級而定，詳見TK04.01
選型須知
（1）型號
（2）精度等級
（3）測溫范圍
（4）安裝固定形式
（5）熱安裝套管形式
（6）插入長度
例A：萬向型雙金屬溫度計，測溫范圍0-400℃，熱安裝套管TH01F，插入長300mm，WSS-83TH01F，0-400℃，L=300
