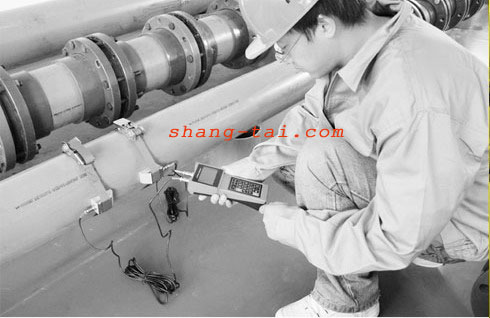

手持式|便攜式超聲波流量計采用外夾式傳感器安裝，不破壞管道，零壓損，主機內置電池可連續工作12小時以上，使用簡單，一體式防護箱，攜帶方便。
上太儀表STV系列超聲波流量計采用了先進的多脈沖技術、信號數字化處理技術及糾錯技術，使流量儀表更能適應工業現場的環境，計量更方便、經濟、準確。產品達到國內外先進水平，可廣泛應用于自來水、污水廠、石油、化工、冶金、電力、給排水等領域。
【超聲波流量計特點】
◆精度高，性能可靠
◆可作為非接觸測量，無壓力損失；
◆無可動部件，始動流量低，量程比寬；
◆傳感器有管道式、插入式、夾裝式多種安裝方式滿足不同需求；
◆可移動測量：便攜式、手持式、選配不同口徑傳感器，滿足移動測量需求；
◆適用管道范圍寬:DN15~6000mm或更大
◆ 內置數據記錄器，可記錄日期、累積流量、信號狀態、工作時間等；
◆ 4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等；
◆ 標準數據接口RS232用于聯網檢測或?qū)С鲇涗洈?shù)據；
◆ OTC輸出正、負、靜累積脈沖信號和頻率信號;
◆ 背包或手提攜帶，內置鎳氫充電電池可連續工作10小時以上。
【超聲波流量計原理】
超聲流量計（以下簡稱USF）是通過檢測流體流動時對超聲束（或超聲脈沖）的作用，以測量體積流量的儀表。聲波在流體中傳播，順流方向聲波傳播速度會增大，逆流方向則減小，同一傳播距離就有不同的傳播時間。利用傳播速度之差與被測流體流速之關系求取流速，稱之傳播時間法。為實現流量（流速）測量，首先需要有一個發射超聲波的換能器（俗稱超聲波探頭） ，通常采用石英等材料制成的壓電元件作為換能器。發射超聲波時是利用負壓電效應，即利用高頻電脈沖的作用，使壓電晶體高頻振動，從而發出脈沖變化的高頻壓力波（即超聲波） 。超聲波以某一角度射入流體中傳播，然后由裝在管道對面的接收換能器接受。接受換能器則利用正壓電效應，將高頻壓力波又轉換成高頻的電脈沖信號。

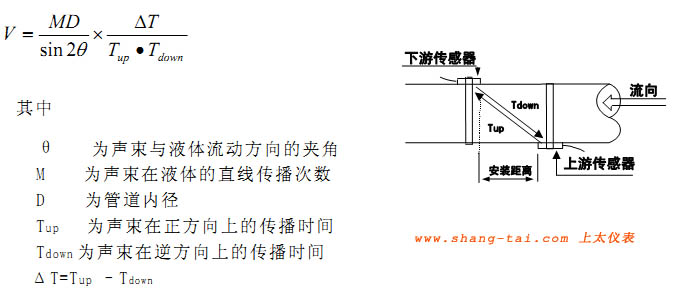

超聲波流量計流量公式如下：
1928年德國人研制成功第一臺超聲波流量計。近年來，隨著集成電路、基于高速數字信號的處理技術的快速發展，使超聲波流量計得以克服以前的精確度不高，響應慢，穩定性與可靠性差等致命弱點，超聲流量測量技術取得了長足進展。
【流量計產品參數】
| 產品名稱 |
超聲波流量計；便攜式超聲波流量計 |
| 適用介質 |
水、污水、海水、酸堿液、油、酒精等均勻液體，濁度≤20000ppm, 顆�！�1mm |
| 管徑(DN) |
DN15～DN6000mm至更大 |
| 管道材質 |
鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等，允許有襯里 |
| 工況溫度 |
-20～+120℃ |
| 測量精度 |
±1.0% |
| 流速范圍 |
0～±32m/s |
| 殼體材質 |
碳鋼；不銹鋼； |
| 供電方式 |
24VDC；220VAC；鋰電池（便攜式）；AAA鎳氫電池（手持式） |
| 輸出信號 |
4～20mA；脈沖；RS485 |
| 防護等級 |
IP65； |
| 防爆等級 |
ExdllBT4 |
| 顯示內容 |
雙排液晶顯示累積流量、瞬時流量； |
| 安裝方式 |
外夾式；插入式（DN80 及以上）。 |
| 安裝要求 |
前后直管段要求：前10D后5D（D為公稱通徑），距泵出口>30D。 |
| 傳感器型式 |
S1小型：15mm～100mm；M1中型：50mm～700mm(標準配置)；L1：300mm～6000mm |
| 主機型式 |
一體式；標準/防爆式壁掛式；盤裝式；便攜式；手持式 |
便攜式|手持式超聲波流量計
我們鄭重承諾，本公司產品從出廠之日起12個月三包，出現非人為損壞質量問題，本公司負責包修、包換、包退，并提供終身維護服務。
