產品名稱:
|
UN 231-7PB22-0XA0
|
型 號:
|
UN 231-7PB22-0XA0
|
價 格:
|
0.00
|
品 牌:
|
809
|
|
|
UN 231-7PB22-0XA0
產品描述:
訂貨號:UN 231-7PB22-0XA0
2通道熱電阻測溫模塊,分辨率16位;
光耦隔離,性能穩定;
改變撥碼開關設置無需斷電;
技術規范 |
電源
損耗 |
從+5VDC消耗電流 |
45mA |
從L+消耗電流 |
20mA |
|
功耗 |
1.8W |
模擬量輸入通道 |
2 |
輸入類型 |
模塊參考接地?zé)犭娮?/SPAN> |
共模抑制 |
<120dB@120V AC |
線回路電阻(最大) |
208486; |
模塊刷新周期 |
300 ms |
數據字格式 |
-32768~+32767 |
輸入范圍 |
熱電阻:
Pt100、Pt200、Pt500、Pt1000、Pt10000、Ni100、Ni120、Ni1000、Cu10(9.035)
電阻:
150Ω、300Ω、600Ω |
測量原理 |
Sigma→delta |
分辨率 |
15+1符號位 |
基本誤差 |
0.1%FS |
隔離(現場到邏輯) |
>500V |
24V DC提供電壓范圍 |
20.4~28.8V DC |
訂貨號 |
UN 231-7PB22-0XA0 |
尺寸(長 × 寬 ×高) |
71.2×80×62 |
凈重 |
201g |

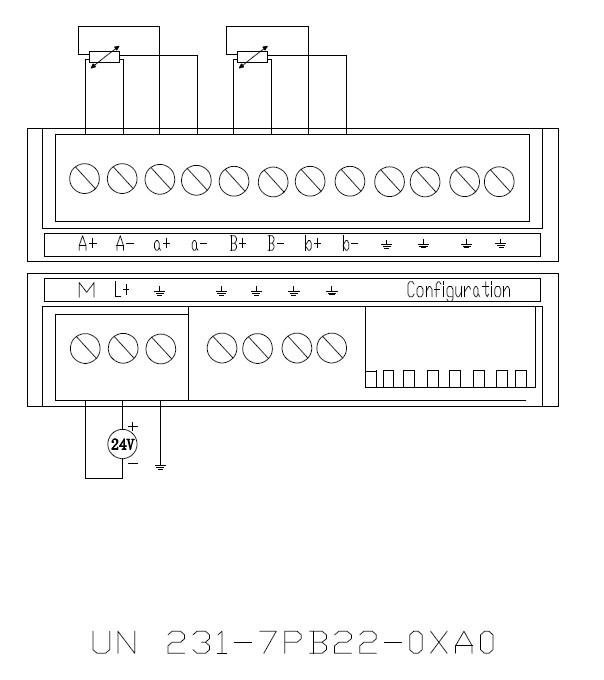

接線圖 |

|
|
|
|
