詳細內容:

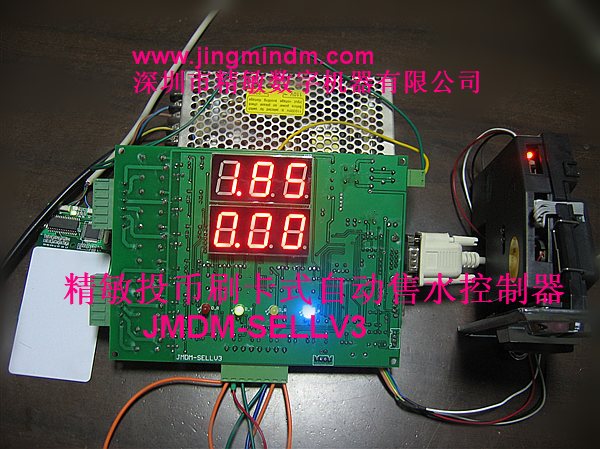

一、技術參數 1、主電源:9V 交流電(或12V 直流電) ,1A 即可; 2、主控制芯片:8位高性能單片機(STC89C58RD+); 3、存儲空間:32K 程序 (若有特定需要可用64K存儲空間的芯片); 4、內部數據存儲空間:16K (若有特定需要可用32K存儲空間的芯片), 5、輸入: 2路水位信號輸入(高水位、低水位); 2路出水控制按鍵輸入(出水1、出水2); 2路出水暫停按鍵輸入(暫停1、暫停2); 1個四線制12V 供電的投幣器輸入接口; 1個三線制12V 供電的脈沖流量計輸入接口; 1路標準的RS232串行通信接口(抗15KV 靜電沖擊),供參數設置和刷卡通訊; 1個拔動開關,用來進行“設置”、“運行”狀態切換,開關打上時為“運行”,打下時為“設置”; 6、輸出信號:6路繼電器負載控制輸出,包含了1路造水控制、2路出水控制、1路自動沖洗控制、1 路 自動臭氧殺菌控制和1路夜景燈自動開關控制;所有控制信號均為板上電源提供,無需另行接線,輸出控 制時只要選擇好要控制的信號,通過繼電器來完成開、關動作既可,使得操作零活、外圍接線簡單; 7、6個8段數碼管顯示,分別顯示金額和對應的出水量; 8、4 個LED設備運行狀態顯示燈:紅色表示停售,綠色表示正常,黃色表示正在造水,藍色表示水滿; 9、1路蜂嗚器輸出,投幣、刷卡有效時,短嗚提示有效,卡上金額不足時,間斷報警提示; 10、控制器內置系統電鐘,可方便控制各輸出狀態的定時開關; 11、采用光電隔離和啟用外部硬件看門狗電路及嚴格的高頻濾除特性,使系統工作穩定可靠,無死機現象; 12、安裝尺寸: 長×寬為: 170mm×124mm; 二、規格 1、工作溫度:-10~+65°C; 2、儲存溫度:-20~+80°C ; 3、濕度:5~95% 無凝結; 4、功耗(無外部設備): +12V@ 0.3A (典型值) ; 三、工作過程說明 1、上電后檢測水位信號,當“低水位”開關無信號時,紅色LED 亮,進入停售狀態;黃色LED 亮顯示 正在造水;當“低水位”開關有信號時,綠色LED亮,進入正常售水狀態。 2、正常售水狀態下,待售狀態默認顯示為:0.00 元和0.00L ,此時可通過投幣或刷卡兩種方式取水。 3、投幣取水: 待售狀態下且刷卡區無卡時,可通過投幣器投入5 角或1 元硬幣進行取水,當有硬幣投入時,蜂嗚器短鳴 提示投幣有效,LED上顯示投入的累計幣值和對應應該售出的水量,(當次累計投幣值不得超過4元); 投幣完成后,可通過出水按鍵來選擇出水,出水過程中可通過對應暫停按鍵暫停出水,在暫停出水狀態下, 可通過再次按下出水按鍵恢復出水,直至應出水量出完為止,整個出水過程中,金額和水量對應的遞減, 直至零時結束,出水過程中不能進行投幣。(投幣或暫停5 分鐘內沒有動作將在5 分鐘后自動清除金額和 對應出水值) 4、刷卡取水:待售狀態下且無硬幣投入時,可通過刷卡進行取水,將感應卡放入刷卡區內,自動讀卡, 讀卡成功時,蜂嗚器短嗚提示刷卡有效,LED上顯示首次扣款后的卡內余額值,出水量為0.00,此時可通 過出水按鍵來選擇出水,出水時,出水量累加,余額遞減,當取水完成時,按暫停鍵停止出水后,將卡拿 開。出水過程中如卡內余額不足單次扣款值,將自動以0.1 元每次扣款,當卡內余額小于0.1 元時,控制 器自動停止出水,并由蜂嗚器間斷報警提示余額不足?瞄_后,控制器自動進行待售狀態。
四、參數讀取與設置 當拔動開關打下來時,進行參數設置狀態,參數設置狀態可對相應參數進行讀取和修改,控制器上可 修改的參數為8 個。進入設置狀態時,默認選顯示的參數1,此時可通過出水1、暫停1 按鍵進行參數類 型選擇,出水1 為參數類型上翻,暫停1為參數類型下翻,當選定要選擇的參數類型時,長按出水1按鍵 兩秒,進入對應參數修改狀態,此時,出水1為參數值+1,暫停1為參數值-1,當參數設定完成后,長按 出水1 鍵兩秒,退出參數修改狀態。1-8 號參數分別為,水價、流量計類型、沖洗間隔時間、臭氧間隔時 間、夜景燈開時間點、夜景燈關時間點、刷卡時單次扣款額度,累計投幣金額,具體參數描述如下: 參數 1 水價 參數范圍:1-100 單位: 分/L 參數2 流量計類型 參數范圍:1-3 1對應440脈沖/L,2對應450脈沖/L,3對應1000脈沖/L 參數3: 沖洗間隔時間 參數范圍:1-24 單位: 小時 參數4: 臭氧殺菌間隔時間 參數范圍:1-24 單位: 小時 參數5: 夜景燈開時間點 參數范圍:0-23 對應的小時值 參數6: 夜景燈關時間點 參數范圍:0-23 對應的小時值 參數7: 刷卡單次扣款額度 參數范圍:1-3 1對應單次扣0.1 元,2對應單次扣0.5 元,3對應單次扣1元 參數8: 累計投幣值 參數范圍:0-999999 對應的投幣值=顯示值/2(元) 注:所有參數可通過RS232 通訊線由電腦設置,其中系統時間和控制器讀卡密碼只能過來 電腦進行設置。 五、發貨信息及方式 1、發貨清單: 控制器、產品說明書、接線圖、票據。 2、發貨方式:款到發貨,快遞。 六、售后服務 1、自產品售出之日起,硬件正常使用下出現故障,保修一年,保修期后只收取維修成本費用; 2、提供免費遠程電話、網絡在線技術支持。
|
