產品名稱：
|
自動售水機控制系統
|
|
型 號：
|
|
|
價 格：
|
|
|
品 牌：
|
624
|
|
|
|
 |
產品名稱：自動售水機控制系統 |
|
詳細內容：
精敏（JMDM）自動售水機控制系統采用深圳市精敏數字機器有限公司自主
研發的JMDM-2011工業控制器，實現了高精度、高速的定位、定時和速度控制。
JMDM-2011是目前業內功能較強、穩定可靠、抗干擾能力強的工業控制器，
具有極高的性價比，已經極大地提高了客戶的生產效率和經濟效益，以優異的性
能表現贏得了國內外眾多客戶的信任，并建立了穩固長久的雙贏合作關系。
目前已廣泛應用于氣缸、電磁閥、繼電器、步進及伺服電機、比例閥控制、
變頻器控制等高速、高精度模擬量輸入輸出、數字量輸入輸出場合。
在全國各地已成功、廣泛應用于稱重篩選器、滾輪送料機、自動售水機、制
袋機、沖床送料機、粉碎機、印刷機、切割機、壓粉機、壓力測試儀、液壓控制
器、激光控制器、多路溫度控制器等要求高精度、高速度控制的場合或設備，并
遠銷海外。
一、制水控制部分
低壓閥
在低壓閥信號接通的情況下，如果低壓閥沒有接通則停止制水。接通電源制
水水泵起動,同時起動沖洗電磁閥,開機90 秒后如果沒有檢測到缺水信號則停主
機和停止沖洗，如果檢測到缺水信號則停止沖洗進行制水直到制滿,在制水過程
中每隔90分鐘起動沖洗電磁閥30秒。以后每檢測到缺水信號則起動制水水泵，
每隔90分中沖洗30秒(最好是沖洗時間在60 秒范圍內可調),
水泵規格及參數：電壓AC220V 電流7A
電磁閥規格及參數：電壓DC24V。
二、臭氧機的控制
接通電源起動臭氧機10 分鐘，以后每8 小時起動臭氧機開機90 分鐘。 (最好
是開臭氧時間在60分鐘范圍內可調)。
臭氧機規格及參數：電壓AC220A電流1A
三、投幣器計費
兩個投幣器,分開接入互不干涉,每個脈沖代表0.1元(或0.5元或1元)撥碼開關切
換。按每0.1元購0.5升或1升進行換算水量，換算有撥碼開關切換。
投幣器規格及參數：電源是DC12V，脈沖信號，脈沖信與電源共地線。
當水箱的低液位接通投幣器電源關閉，當水箱低液位斷開則接通投幣器電源。
四、打水操作
打水有兩個電磁閥, 每個電磁閥有一個出水按紐和一個暫停按紐。水箱內低
液位沒有接通,投幣后,按出水按扭則出水,按暫停按扭則停止出水。按暫停3分鐘
后顯示歸0并回到起始畫面在出水的時候流量表計量,當水打完后自動停止，顯
示歸0并回到起始畫面。流量表是霍爾元件的脈沖信號。每29個脈沖代表1升
水。電壓DC24V，電源2根線，信號2根線。
在打水過程中如果出現故障位信號接通，投幣器電源關幣停止交易,但故障畫
面不顯示直到交易完成。
打水電磁閥規格及參數：DC—24V
五、日光燈和打水燈控制
日光燈用光控信號控制，每天24：01—17時燈滅，17：01—24：00燈亮。
打水燈是在日光燈亮的前提下，投幣后打水燈亮，顯示歸零時打水燈滯后
20秒關閉。
打水燈DC12V。
六、液晶顯示

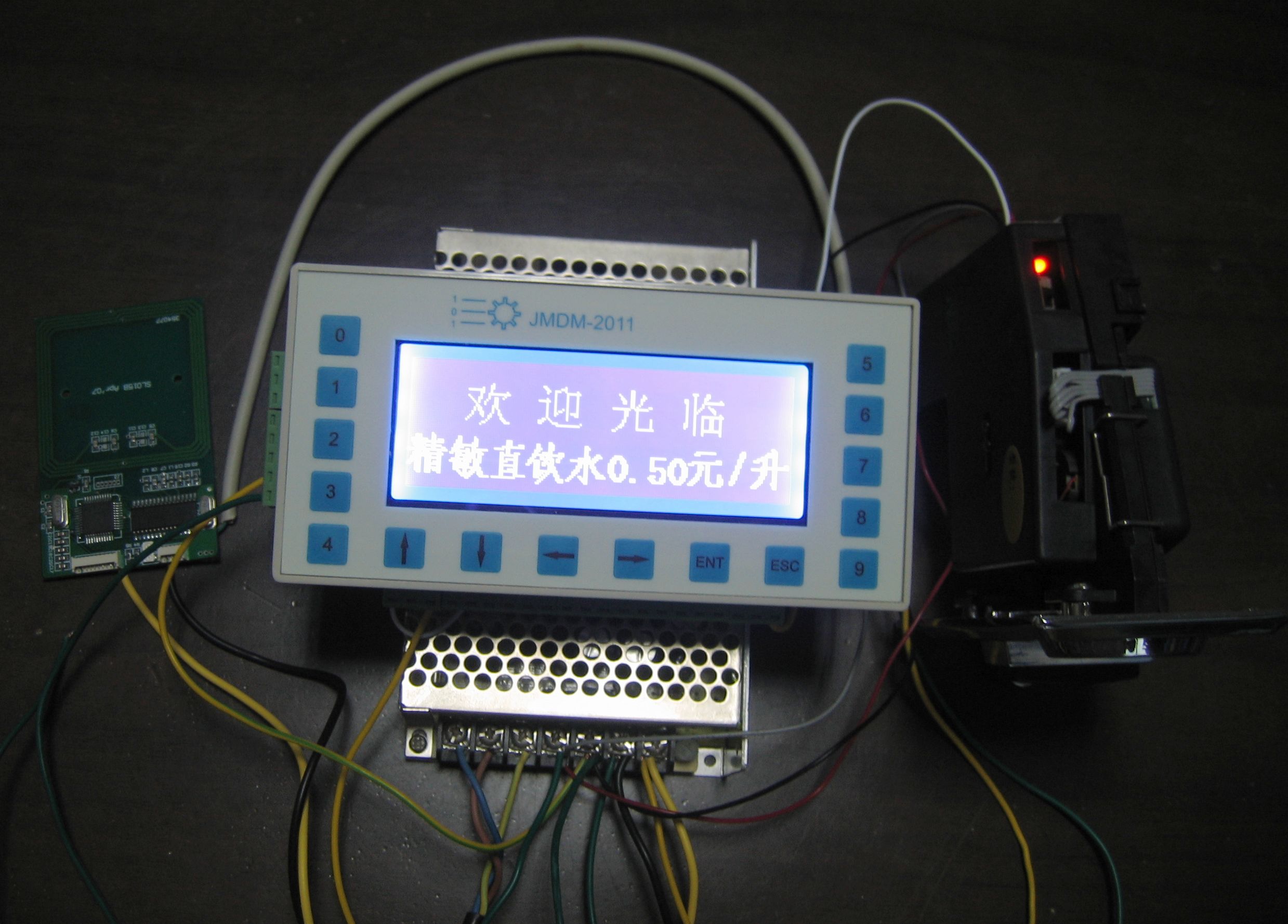

1. 初始畫面
在制水正常,無人交易的情況下,顯示”歡迎光臨”字高20毫米，在歡迎光臨的
下面顯示” 精敏直飲水每升0.X元。價格與撥碼開關對應。
歡 迎 光 臨
精敏直飲水每升0.X元
2. 交易畫面
投幣后,顯示畫面
金額 水量
000.0 000.0
3. 故障畫面
故 障 勿 投 幣
故障原因
故障原因有：1、缺水
2、水壓低（水壓低不立即顯示,故障畫面在缺水時才一并顯示）
4. 數據畫面
在按扭的觸發下顯示
累計收入本次收入
000000.0 00000.0
用于讀取累計數據和本次進入機臺錢幣數據。
例如：在正常營業狀態下
營業中，顯示為“歡迎光臨，精敏直飲水每升0.2元”
若事先按下半價按鈕，則顯示為“歡迎光臨，精敏直飲水每升0.1元”
投入五角錢幣后，顯示為“金額0.5，水量2.5”
若事先按下半價按鈕，則顯示為“金額0.5，水量5.0”
4、在放水過程中，金額不變，但水量隨著放水不斷下降，直至降至0
七、在電路板上有停售、營業中的畫面顯示指示燈
當水箱缺水時（處于低水位），液晶屏顯示停業畫面；
當水箱有水，能正常營業時，液晶屏顯示運行畫面；
八、外部提供DC—24V、12V 二路組合開關電源。
九、參數設置
1. 如何進入設置狀態
上電后控制器直接進入運行狀態，此時按面板上的“ENT“按鈕可進入設置
狀態。
2. 如何修改參數
上﹑下﹑左﹑右四個方向鍵用于移動光標，選擇要改變的數字。當光標到
達要改變的數字時，輸入你想設定的數字，數字就定下來了。
設置狀態的特征是液晶屏的右半邊有一個光標，且按上﹑下﹑左﹑右四個方
向鍵時可使光標移動。
3. 如何設置參數
參數設置畫面共有三個，即：
第一設置畫面：
實時時鐘時間：即設定控制器的內部工作實時時間，因日光燈控制需要實時
時間,故需要設定系統的小時分鐘參數；
0000——2359 單位：小時 +分鐘
沖洗開啟時間：即單次啟動沖洗電磁閥工作的時間；
0000——9999 單位：秒
臭氧開啟時間：即單次啟動臭氧電磁閥工作的時間；
0000——9999 單位：秒
延時熄滅時間：即在日光燈和打水燈點亮的情況下，單次打水操作完成后，
打水燈延時熄滅的時間；
0000——9999 單位：秒
第二設置畫面：
請輸入密碼： 000000—999999；密碼輸入正確即可進入第三個設置畫面；
第三設置畫面：
每升水價格(元)： 0．00-9.99
4. 在參數設置畫面下按ESC 鍵就退出參數設置畫面,參數自動保存。
