產品名稱：
|
柱式測力/稱重傳感器
|
|
型 號：
|
BK-1B
|
|
價 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
·BK-1 柱式測力/稱重傳感器
· 彈性體為柱式、筒式、柱環式結構，用于拉伸力和壓縮力測量，抗偏、抗側向力強。
· 全密封結構，量程范圍廣，性能穩定可靠，安裝使用方便。
· 拉壓式承載。
· 適用于各種測力/稱重的工業自動化測量控制系統。
|
主 要 技 術 指 標 |
|
測量范圍 |
BK-1B |
0～5,8,10,15,20,25,30,40,50 |
t |
|
|
|
輸出靈敏度 |
1.5～2.0 |
mV/V |
|
直線度L |
±0.05; ±0.1 |
%F.S |
|
滯后H |
±0.05; ±0.1 |
%F.S |
|
重復性R |
±0.05; ±0.1 |
%F.S |
|
工作溫度 |
-10～+60 |
℃ |
|
溫度補償范圍 |
室溫～+60 |
℃ |
|
零點溫度影響 |
±0.05; ±0.1 |
%F.S/10 ℃ |
|
輸出溫度影響 |
±0.05; ±0.1 |
%F.S/10 ℃ |
|
激勵電壓 |
12 |
VDC |
|
絕緣電阻 |
2000 |
MΩ/100VDC |
|
輸入電阻：鋼質 |
380±5/760±5 |
Ω |
|
鋁質 |
400±5/790±5 |
Ω |
|
輸出電阻 |
350±5/700±5 |
Ω |
|
零點輸出 |
0～±1 |
%F.S |
|
安全過負荷率 |
120 |
%F.S |
 |
 |

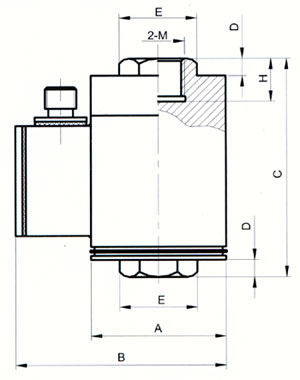

| 量程 |
A |
B |
C |
D |
E |
2-M |
H |
| 5,8 |
ø78 |
115 |
130 |
10 |
45 |
M30X2-6H |
25 |
| 10,15 |
ø88 |
125 |
150 |
14 |
53 |
M36X2-6H |
30 |
| 20,25 |
ø98 |
140 |
186 |
14 |
63 |
M45X3-6H |
35 |
| 30 |
ø108 |
147 |
186 |
21 |
72 |
M48X3-6H |
40 |
| 40,50 |
ø118 |
162 |
230 |
27 |
85 |
M56X3-6H |
50 | |
|
電 氣 連 接 方 式 |
|
連接方式 |
插頭座號 |
導線顏色 |
| 輸入（電源）正端 |
1 |
紅 |
| 輸出信號正端 |
2 |
藍 |
| 輸出信號負端 |
3 |
白 |
| 輸入（電源）負端 |
4 |
黃 |
| 屏蔽 |
/ |
黑 |
| 若插頭座號、導線顏色發生顏色變化時，請以傳感器檢定合格證書為準。 |
|
|
|
