| ■ 簡 介 |
| DTS01系列內裝IC壓電加速度傳感器是內裝微型IC放大器的壓電加速度傳感器，它將傳統的壓電加速度傳感器與電荷放大器集于一體，能直接與記錄、顯示和采集儀器連接，簡化了測試系統，提高了測試精度和可靠性。廣泛用于核爆炸、航空航天、鐵路、橋梁、建筑、車船、機械、水利、電力、石油、地質、環保、地震等領域。 |
 |
| ■ 特 征 |
■ 應 用 |
|
◆ 低阻抗輸出，抗干擾，噪聲小
◆ 可以進行長電纜傳輸
◆ 性能價格比高，安裝方便
◆ 適用于多點測量
◆ 穩定可靠、抗潮濕
◆ 抗粉塵、抗有害氣體
◆ 激勵電壓：18~30VDC，典型值：24VDC
◆ 線性：≤1%
◆ 放電時間常數：≥ 0.2秒
◆ 安裝力矩：約20Kgf.cm(M5螺紋)
◆ 輸出阻抗：＜150Ω
◆ 溫度范圍：-40～+120℃ |
◆ 核爆炸、航空航天
◆ 鐵路、橋梁
◆ 石油、地質
◆ 環保、地震
◆ 建筑、車船、機械、水利
◆ 科研、教學 |
| ■ 組 成 |
|
DTS01系列壓電加速度傳感器采用世界上先進的隔離剪切和三角剪切結構，由壓電加速度傳感器和微型IC放大器組成。微型IC放大器關鍵元件為美國原裝進口，其基本組成為MOS場效應管，并由輸入端的高阻值電阻與傳感器電容構成一個一階高通濾波器，由此確定傳感器測量中的低頻截止頻率。內裝IC傳感器信號輸出具有兩線聯接特征，即信號輸出線與供微型IC放大器工作用的恒流源輸入線為同一根線，另一根線為地線，信號輸出線可以用
屏蔽效果好的低噪聲同軸電纜，而在環境不是很惡劣的情況下，也可用普通的同軸電纜。

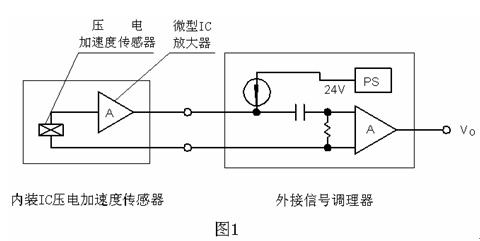

內裝IC壓電加速度傳感器與外接信號調理器原理簡圖如圖1所示。
|
| ■ 訂貨信息 |
|
型號 |
靈敏度
mV/g |
量程
g |
頻率范圍
Hz(±10%) |
分辨率
g |
抗沖擊
g |
重量
gm |
用途 |
|
DTS0101 |
100 |
50 |
0.5-8000 |
0.0002 |
2000 |
9 |
模態試驗 |
|
DTS0102T |
5 |
500 |
0.5-13000 |
0.004 |
5000 |
13 |
大振動、沖擊測量 |
|
DTS0103
DTS0103T |
50 |
100 |
0.35-10000 |
0.0004 |
2000 |
14 |
通用測振 |
|
DTS0104T |
100 |
50 |
0.5-9000 |
0.0002 |
1500 |
28 |
通用測振 |
|
DTS0154A |
100 |
50 |
0.2-7700 |
0.0002 |
1500 |
28 |
頂端輸出，通用測振 |
|
DTS0105
DTS0105T |
250 |
20 |
0.35-6000 |
0.0001 |
1000 |
35 |
低頻、小g測振 |
|
DTS0106
DTS0106T |
1000 |
5 |
0.04-1500 |
0.00002 |
200 |
160 |
超低頻、小g測振 |
|
DTS0107T |
100 |
50 |
0.5-6000 |
0.0002 |
1000 |
46 |
TNC接頭、長期監測 |
|
DTS0108
DTS0108T |
500 |
10 |
0.35-4000 |
0.0004 |
500 |
68 |
低頻、小g測振 |
|
DTS0109 |
100 |
50 |
0.5-6000 |
0.0002 |
1000 |
28 |
二向測振 |
|
DTS0110 |
100 |
50 |
0.5-5000 |
0.0002 |
500 |
65 |
三向測振 |
|
DTS0111 |
500 |
10 |
0.5-2000 |
0.00004 |
300 |
200 |
三向測振 |
|
DTS0112 |
100 |
50 |
0.2-7000 |
0.0002 |
1000 |
100 |
長期監測 |
|
DTS0115 |
5000 |
1 |
0.1-1500 |
0.000004 |
200 |
135 |
超低頻，超小g測振 |
|
DTS0116 |
10000 |
0.5 |
0.04-500 |
0.000002 |
100 |
150 |
高分辨率，超小g測振 |
|
DTS0118T |
500 |
10 |
1-2000 |
0.00004 |
500 |
14 |
輕型，高靈敏度 |
|
DTS0123T |
25 |
200 |
0.7-11000 |
0.0008 |
2000 |
15 |
通用測振 |
|
DTS0151
DTS0151T |
150 |
33 |
1-10000 |
0.00013 |
1000 |
23 |
通用測振 |
|
DTS0152
DTS0152T |
100 |
50 |
0.2-10000 |
0.0002 |
1000 |
17 |
通用測振 |
|
DTS0153
DTS0153T |
150 |
33 |
0.2-9000 |
0.00013 |
1500 |
17 |
通用測振 |
|
DTS0154
DTS0154T |
250 |
20 |
0.2-7700 |
0.00008 |
2000 |
32 |
通用測振 |
|
DTS0155 |
700 |
7 |
0.2-4000 |
0.000029 |
500 |
75 |
通用測振 |
|
DTS0156
DTS0156T |
1500 |
3 |
0.1-2000 |
0.000013 |
300 |
120 |
超低頻、小g測振 |
|
DTS0157T |
1 |
5000 |
1-20000 |
0.02 |
30000 |
6 |
沖擊測量 |
|
DTS0158T |
30 |
166 |
1-18000 |
0.00066 |
20000 |
4 |
大振動、沖擊測量 |
|
DTS0159 |
10 |
500 |
1-12000 |
0.002 |
5000 |
17 |
沖擊測量 |
|
DTS0160 |
200 |
25 |
1-4000 |
0.0001 |
500 |
70 |
通用三向測振 |
|
DTS0161 |
700 |
7 |
0.1-1000 |
0.000029 |
300 |
260 |
三向測振 |
|
DTS0162 |
250 |
20 |
0.2-7000 |
0.00008 |
500 |
110 |
長期監測 | |
|
注：1. 凡后綴T者為頂端輸出，不綴T者為側端輸出；后綴A者為改進型號。
2. 每只傳感器配2m電纜線一根(其中一端M5，另一端BNC接頭)，安裝螺釘一個。如用戶有特殊要求時，請?jiān)诙ㄘ洉r(shí)說明 |
