SC300系列PLC系統是科遠股份基于近20年控制系統產品研發、制造、現場調試經驗，在深入研究各類國際先進PLC系統基礎上，推出的新一代高性能可編程控制系統，適用于各類機械設備的邏輯控制、順序控制、過程控制、傳動控制，系統的應用領域包括：新能源、化工、紡織、冶金、鋼鐵、市政、以及廣大機械設備控制領域。
系統概述
SC300系列PLC融合當代最先進的數字處理、網絡通訊、智能控制等技術，具有產品軟硬件安全可靠、開發編程環境使用方便、系統架構開放、可擴展性能高等特點，用戶可在該系統的基礎上靈活自如的構建各類滿足現場實際需求的控制系統。
控制器具有強大的運算和實時處理能力，帶有多個高速現場總線口，可以通訊方式連接多個伺服驅動器設備，運行高級運動控制指令，實現用戶的各類運動控制功能。
系統特點
強大的運算性能
系統基于新一代雙核POWERPC處理器和高實時性操作系統，單指令的運算處理周期為8ns，并具有強大的浮點運算、多任務處理能力，同時具有128M用戶程序空間。
高可靠性設計
系統的所有部件均采用工業級器件、完善的電氣隔離處理，并通過了EMC三級電磁兼容認證，確保在各類工業現場可靠運行。
易用的編程環境
系統的編程軟件支持IEC61131-3的各類編程標準，不僅善于完成常規PLC所擅長的邏輯控制、順序控制任務，并且已內嵌了各類過程控制的調節算法模塊，用戶可便捷的實現適合各類現場要求的控制任務。
強大的帶點能力
系統KP900控制器本身帶有2個高速以太網端口、3個CANOPEN端口、1個MODBUS 485端口、1個串行232端口，具備強大的帶點能力。
開放的工業總線
系統支持各類開放的工業總線，包括CANOPEN、MODBUS、PROFIBUS等，其中MODBUS、CANOPEN不需另配模件，控制器自身即帶相應的端口。
靈活的導軌安裝
系統模件大小適宜，采用靈活的DIN導軌安裝，本地總線通過模件之間的端子拼接實現，模件采用可拔插端子，用戶可非常便捷的構建各類控制系統。
主要部件介紹

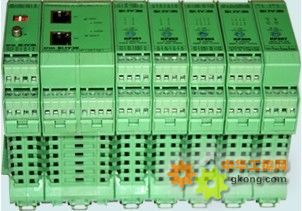

KP900控制器模件
KP900是SC300系列PLC的控制器模件，執行用戶控制方案程序，處理本地、遠程IO數據，通過現場總線控制其他智能設備。控制器具有強大的運算能力、單指令執行周期最快達到8ns,可適用于用戶基于本PLC編制各類復雜的控制方案。

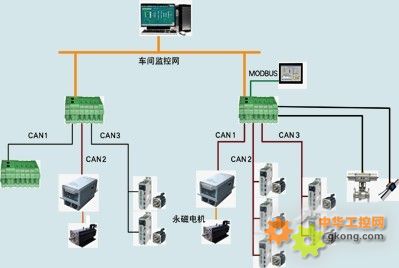

控制器模件自帶開放的通訊接口，包括2個以太網接口、3個CANOPEN主站口、1個MODBUS接口可連接各類I/O模件、變頻器、第三方PLC等其他智能設備，具有強大的帶點能力，通過以太網口可擴展遠程的KP600通訊頭模件，再擴展3個CANOPEN主站口、1個MODBUS485主站口。
性能指標
處理器主頻：266MHZ
存儲器空間：64MRAM 32MROM
指令周期：最快8ns
以太網接口：2個100M以太網接口
現場總線接口：3路CANOPEN主站口 1路MODBUS 485口 1路232口
記數器：幾乎沒有限制
定時器： 幾乎沒有限制
執行任務數：最多255個任務同時執行
編程語言：支持IEC61131-3標準、支持用戶自定義C語言代碼
工作溫度：-20～65度
儲存溫度：-40～80度
相對濕度：5～95%無凝結
安裝方式： 導軌拼插
KP600遠程通訊頭模件
KP600采用KP900同樣的硬件平臺，通過高速以太網擴展了3個CANOPEN主站口、1個MODBUS接口，用于連接各類IO模件和其它智能設備。

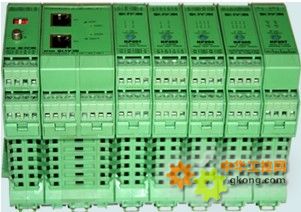

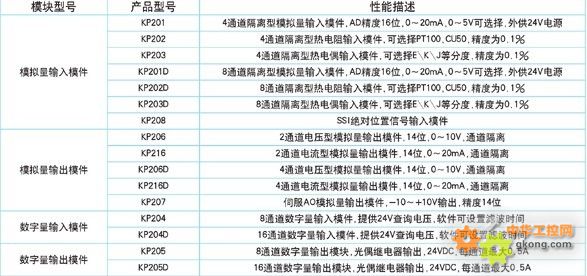

各類IO輸入輸出模件
KP200系列輸入輸出I/O模件完成現場信號的采集、濾波、AD轉換等功能，完成控制系統和現場設備的信號交互，系統采用低功耗SMT設計和全面的隔離技術，確保模件在各類嚴酷的工業現場可靠運行。
模件采用DIN導軌拼接安裝方式，通過模件自帶的端子實現快速的現場安裝，無需卡件底板等附件。
模件采用CANOPEN總線和PLC控制器通訊，前面板上有旋鈕開關設置CAN地址，由于模件采用了標準的CANOPEN協議，該總線上可任意掛接第三方模件，同時KP200系列模件也可掛接到其他系統的CANOPEN總線上運行。
