一、用途
光隔RS-232超遠程驅動器（型號：CAN232G）、光隔RS-485超遠程驅動器（型號：CAN485G）、光隔RS-422超遠程驅動器（型號：CAN422G）均為波士電子發明。
波士電子在世界上首次采用CAN電平以RS-232/485協議傳輸RS-232/485信號，成功將RS-232/485/RS-422通信距離延長5KM(9600bps時)－10Km(4800bps時)以上，還實現通信機器之間的光電隔離�？梢杂糜赑C機之間、PC機與單片機之間構成遠程多機通信網絡、可以互帶110個節點。超過5—10Km可以加波士光隔CAN中繼器（型號：YGCAN）。
新一代波士光隔RS-232/485/RS-422超遠程驅動器內含波士獨有的CAN驅動倍增技術，保證CAN信號在同樣導線條件下傳得更遠，遠程通信更可靠。
二、硬件安裝
光隔RS-232超遠程驅動器外形為DB-9/DB-25轉接盒大小，其中DB-9（孔座）一端直接插在9芯RS-232插座（針座）上。CAN485G、CAN422G外形為DB-25/DB-25轉接盒大小。兩邊均為DB-25針座、區分的方法是看產品標簽的標志。CAN信號遠傳的線只有CANH（+）和CANL（—）兩根線。
三、軟件說明
CAN232G只用到RS-232串行口的RXD（收）、TXD（發）、GND（地）信號，加上獨有通信速率自動適應技術和抑制信號自收技術，確保適合所有RS-232通信軟件！CAN232G的通信速率一般最高為9600bps以上。 CAN485G、CAN422G獨有通信速率自動適應技術，確保適合所有RS-232/485/422通信軟件！通信速率一般最高為9600bps以上，新的CAN485G速率0-150Kbps。
RS-485中繼器、RS-232/485超遠程驅動器
 |
 |
|
零延時RS-485中繼器為波士電子發明，是世界上體積最小的RS-485中繼器!
波士中繼器擁有專利:ZL02378840，仿冒必究！
波士獨有CAN232G、CAN485G光隔超遠程驅動器只需要二根線即可將RS-232或RS-485延長5000米！ 省去了用中繼器需要在野外供電的麻煩！
| 主要優點： |
·獨有零延時自動收發轉換技術！
·無須修改軟件！無須跳線設置速率！
·確保適合所有RS-232軟件！ |
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書（.pdf格式文件）
|
型 號 |
說 明 |
特 性 |
|
波士RS-485集線器系列 |
| HUB4485G |
1路RS-485拖4口RS-485光隔集線器 |
隔離5V供電 |
| HUB8485G |
光隔RS-485/232轉8路RS-485集線轉換器(新！世界最�。�) |
隔離5V供電 |
|
波士RS-485/422中繼器系列 |
| BS485A |
RS-485無源光電隔離器 |
無需供電！ |

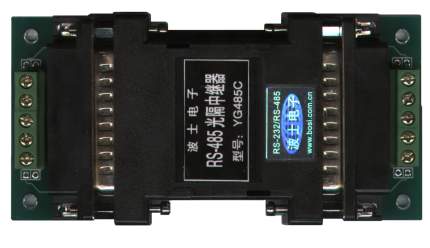

| YG485A |
RS-485光隔中繼器（原YG485C） |
隔離5V供電 |
| YG485TA |
RS-485光隔中繼器 |
5V供電 |
| YG485HA |
RS-485超高速光隔中繼器 500Kbps！ |
5V供電 |
| YG422C |
RS-422光隔中繼器 |
隔離5V供電 |
| YG422TC |
RS-422光隔中繼器 |
5V供電 |
| Y485TC |
RS-485/RS-422中繼器 |
5V供電 |
| EH485C |
RS-485/422驅動增強器（驅動增加2倍） |
5V供電 |
|
波士RS-232/485/422超遠程驅動器系列 |
| CAN232G |
RS-232光隔超遠程驅動器 |
5V供電 |
| CAN232 |
RS-232超遠程驅動器 |
5V供電 |
| CAN485G |
RS-485光隔超遠程驅動器 |
隔離5V供電 |
| CAN422G |
RS-422光隔超遠程驅動器 |
隔離5V供電 |
| YG—CAN |
CAN高速光隔中繼器(0-150Kbps) |
隔離5V供電 |
| CAN232B |
RS-232/CAN協議轉換器(支持CAN2.0、0-150Kbps) |
5V供電 |
