波仕RS-485/RS-422轉換中繼器
一 用途
波仕RS-485/RS-422中繼器用于延長RS-485/RS-422的傳輸距離,還可以用于增加RS-485/422信號的驅動能力(帶負載能力)。Y485TC為全雙工半雙工通用,具有零延時智能收發轉換功能,無需控制信號。Y485TC可以實現RS-485中繼器(半雙工)、RS-422中繼器(全雙工)以及RS-485(半雙工)與RS-422(全雙工)之間的相互轉換。
二 安裝及性能
在RS-485/422通信線上串接一個中繼器,則可延長1.2Km(9600bps時)。在RS-485/422通信線上串接一個中繼器能夠使RS-485/422的帶負載能力增加一倍。Y485TC支持最高通信速率為115.2Kbps。同時具有吸收1000W浪涌電流的抗雷擊保護功能。由于獨有內部零延時智能收發轉換技術,所以確保適合所有全雙工、半雙工通信軟件。
三 外形圖

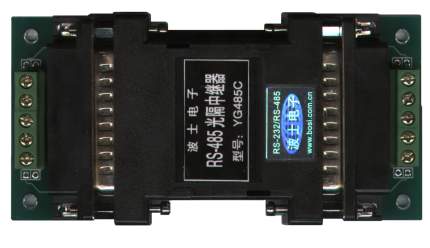

Y485TC的外形為DB-25/DB-25轉接盒大小,如圖。
Y485TC可以用作:RS-485中繼器(半雙工)、RS-422中繼器(全雙工)、RS-485/RS-422相互轉換器。
四、 引腳分配
Y485TC作為半雙工轉換器時的DB-25端引腳狀態如下:
1-2斷開 |
2-3短接 |
4-5短接* |
6-7短接* |
16(電源) |
22**(電源) |
跳線設置 |
RS-485(+A) |
RS-485(—B) |
+5V(正端) |
0V(負端) |
* 4腳與5腳之間短接之后共同作為RS-485的正A(+A)端。
* 6腳與7腳之間短接之后共同作為RS-485的負B(—B)端。
* *22腳同時還是RS-485信號的參考地線,但是千萬不要與RS-485的信號線短接!
Y485TC作為全雙工轉換器時的DB-25端引腳狀態如下:
1-2短接 |
2-3斷開 |
5 (RS-422) |
6 (RS-422) |
8 *(RS-422) |
9* (RS-422) |
16(電源) |
22**(電源) |
跳線設置 |
發(+A) |
發(—B) |
收(+) |
收(—) |
+5V(正端) |
0V(負端) |
** 22腳同時還是RS-422信號的參考地線,但是千萬不要與RS-422的信號線短接!
注意:Y485TC只需在其中一端DB-25的16腳與22腳之間接電源(見端子標志)。
Y485TC的兩端一般不分方向,均為接線端子。注意:Y485TC只需要在其中任意一端加電源即可(見端子標志)。Y485TC對外接的+5V電源沒有嚴格要求(電壓4.5~5.5V,功耗電流<100mA)。建議選用波仕電子的微型開關穩壓電源(輸入交流220V,輸出隔離直流5V 100mA,僅重35克,插頭大小),也可用電池供電。在某些個別情況下,可能需要將Y485TC兩端的方向交換即可。
Y485TC獨有波仕零延時自動收發轉換技術,所以可以用簡單方法直接進行檢測:首先在一端加電源,設置成為半雙工狀態,然后在其中一端的+A與—B之間加一節電池(0.6 到5V均可),當+A接電池正極、—B接電池負極時則Y485TC的另外一端的+A與—B之間為正電壓,反之,當+A接電池負極、—B接電池正極時則Y485TC的另外一端的+A與—B之間為負電壓。
