一、功能描述

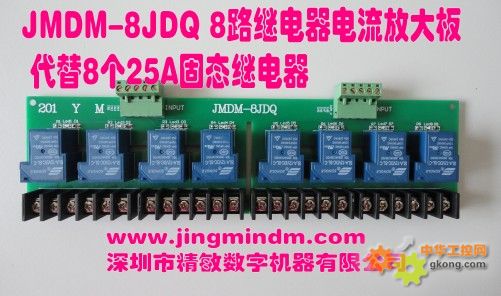

JMDM-8JDQ是由深圳市精敏數字機器有限公司自主研發的一款工業級高可靠的8路大功率繼電器輸出電流放大板，簡稱為8路繼電器放大板，無需編程，直接外接在各類PLC、單片機開關量I/O控制器數字量輸出端，可代替8個固態繼電器，即可實現通過8路數字量低電平信號輸入來控制對應8路繼電器輸出，即實現了低壓數字量信號（DC12V、DC24V）變?yōu)閷掚妷悍秶ń涣骰蛑绷?~220V，最大電流25A)的數字量信號，適用于各種大功率輸出的控制場合，如燈光、電源開關、電熱絲通斷、電機啟停等控制場合。
二、技術參數
1、控制器本身無需供電，輸入、輸出信號分別供電即可。
2、8路數字量信號輸入：數字量信號為DC12V或24V，低電平有效；
輸入信號電壓是12V時，輸入電流最小要達到75MA；輸入信號電壓是24V時，輸入電流最小要達到40MA；
2、8路繼電器輸出：每路承載的最大電壓為交流或直流220V；最大電流為25A。
3、8路板載繼電器采用12V繼電器時，對應8路輸入信號的電壓為12V，同理24V繼電器對應輸入信號電壓為24V。
三、規格
1、工作溫度：-10~+85°C；
2、濕度：5~95% 無凝結 ；
3、功耗(無外部設備): +12V@ 0.4A (典型值) 或+24V@ 0.4A(典型值) ；
4、安裝尺寸：長×寬為221mm×110mm；螺釘安裝。
四、用途
1、可配套JMDM系列數字量控制器使用，擴大電流輸出到25A，用于臺球館、羽毛球館、大型體育場館等的燈光控制場合。
2、可相當于8個25A固態繼電器、大型繼電器輸出，應用于各種大功率輸出的交流控制場合，例如燈光控制、電源開關控制、電熱絲控制等。
3、可配套各類PLC控制器使用，可將PLC輸出的數字量信號擴大電流、擴大電壓。
五、發貨信息及方式
1、發貨清單：
控制板、電子版技術資料（說明書及接線圖）、票據。
2、發貨方式：款到發貨，快遞。
六、 售后服務
1、自產品售出之日起,硬件正常使用下出現故障,保修一年，保修期后只收取維修成本費用；因自然力、人為損壞、未按說明使用、不恰當的操作、拆修,或超出使用范圍的濫用等造成的故障,不在保修范圍內。
2、變壓器、串口通信線等贈品或附屬品屬于易耗品,不在保修范圍。
3、技術支持：提供電話、網絡在線技術支持。
