歐陸EUROTHERM單相調速器ER-340、ER-680及ER-1220直流調速器 單相
ER-340、ER-680及ER-1220 (0.55KW/0.75HP)
ER-340i、ER-680i及ER-1220i (0.75KW/1.0HP)
ER-340XRi、ER-680XRi及ER-1220XRi (1.8KW/2.0HP)
直流電機控制器，電樞電流3.4 -12.2安培 技術特性
型號
1 - 象限（直流180V時，功率為0.55kW-1.9kW）
端子未隔離：ER - 340，ER – 680，ER -1220
端子全隔離：ER - 340i，ER - 680i，ER -1220i
4 - 象限（直流180V時，功率為0.55kW -1.9kW）
端子全隔離：ER - 340XRi，ER - 680Xri，ER - 1220XRi
交流電源輸入：110/240V交流與30/60V交流（工廠選配）+/-10%；50-60Hz
最大輸出功率：
電樞：電壓（Vdc）＝ 0.77 x 交流電源電壓（標稱）
磁場：電壓（Vdc）＝ 0.9或0.45 x 交流電源電壓，最高1A
速度反饋：電樞電壓與模擬測速器的標準
速度范圍：0-100%，取決于設定的點值，精確度：0.2%（測速器），2%(ARM)
過載：設備標稱電流的150%，持續30秒。
用戶調節：
傳動器繼電器閾值（Level）*：圍繞零+/- (0.5-100)%對稱
最大速度（Max spd）：對應40-200V 或10-50V ARM或測速器電壓
最小速度（Min spd）：最大速度的0-30%
斜坡起動（Ramp）：1-20秒達到0-100%速度間的斜率斜坡停止（Ramp）：1- 20秒達到100-0%速度間的斜率
穩定性（Stab）*：速度回路的1-10增益
最大電流（Imax）：0-100%電樞電流限制
IR補償（IR comp）：0-25%
（*僅適于全隔離設備）
輸入/輸出：取決于型號，參見手冊說明。
外部控制：
從外部10KΩ電位計獲得速度設定值
外部運行（RUN）觸點作電子“停止/起動”
損耗（W）：3V x 電樞電流（A）
報警：堵轉跳閘，680i與1220i風扇監控

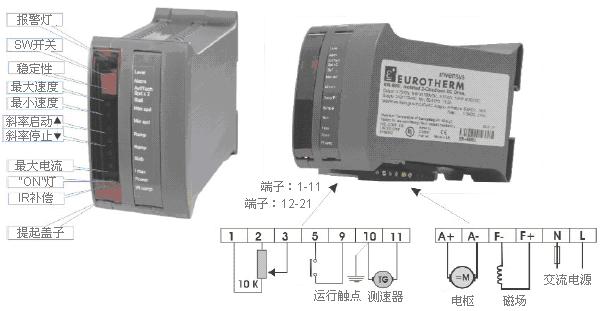

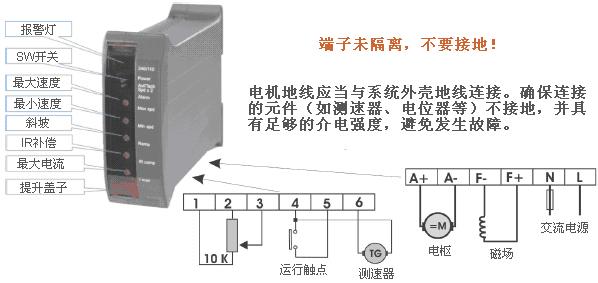

主要連接：

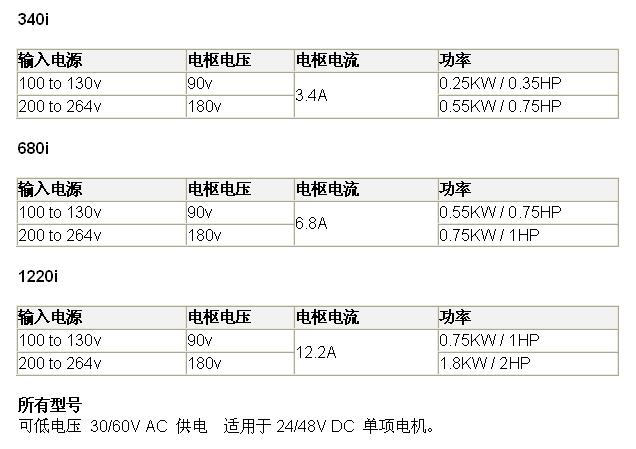

主要型號：
應用于：
擠出機
印刷機
造紙機
機床設備
收卷機
開卷機
實驗設備
紡織機械
